Hallo,

ich melde mich nochmal wegen meinem Programmer:

Die LED leuchtet mittlerweile, wenn ich RST und TXD brücke. Dann kann ich mit hterm die LED an und ausschalten.
Im Forum hab ich gelesen, dass wenn ich TXD und RXD brücke und mit hterm ein Signal schicke, sollte dass Signal wieder vom hterm empfangen werden. Das ist bei mir leider nicht der Fall.

Flashmagic sagt egal bei welcher Baud Rate dass die Verbindung nicht hergestellt werden kann, und autobaud auch nicht möglich sei.

Gemessene Spannungen: (Bei eingesetzter RXD TXD Jumper)

R11(Drahtbrücke) : 3,33V
Mittlerer Pin Q1: 4,86V
Mittlerer Pin IC4: 3,33V
IC5 markierter Pin (links, gegenüber der +Seite der Versorgungsspannung)(auf Platine weißer Punkt): 8,2V
IC5 äußerer Pin (rechts, gegenüber - Versorgungsspannung): 4,86V
LPC Pin 1;2;3;8; 20 - 16; 14 - 13; : 1,6V
LPC Pin 5;12; 15; : ohne spannung
LPC Pin 11: 4,86V
LPC Pin 9; 10: 1,1V
LPC Pin 6: 0,04V
LPC Pin 7: 0,06V

Spannungen ohne Brücke:
R11; Q1; IC4; IC5 gleich

LPC:
PIN 1,2,3,8,13,14,16,17,18,19,20 : 1,5V
Pin 5,15: ohne Spannung
Pin 11, 12: 4,86V
Pin 9: 1,1
Pin 6: 0,04
Pin 7: 0,06

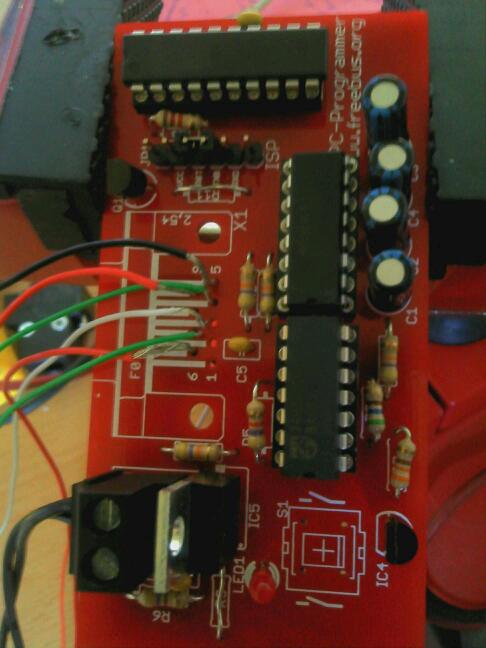

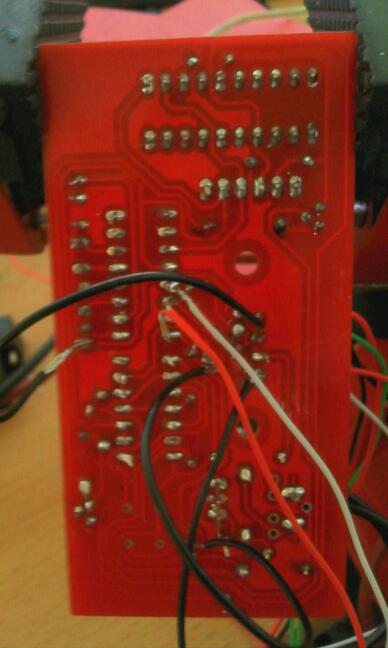

Im Anhang Bilder meiner Platine. Es wurde eine Kabelbrücke eingelötet, da der Wiederstand keinen Kontakt zur Platine hatte. (denke beim löten zu heiß geworden?)

Da dies mein erster Versuch ist bitte ich Euch mir zu helfen. Ich weiß auch nicht ob die gemessenen Spannungen von Bedeutung sind, aber ich weiß leider nicht wie ich den Fehler suchen kann.
Im Grunde benötige ich nur ein LPC für den 8-Fach Schalt aktor (im 4te Gehäuse). Ich hab im heimischen Schaltschrank (unterverteiler) nur noch 4 Einheiten Platz und ein "normaler" 8-Fach Aktor ist zu groß (8 Einheiten im normalfall).


MfG Volker Lamers

PS:
bilder folgen in kürze

Sieht und hört sich so an als ob dein DSUB Adapter nicht korrekt belegt ist.

Ich würde einmal das ganze Draht-Gewusel entfernen und eventuell die original
eingeplante Buchse einbauen und ein 1:1 kabel verwenden.

LG Hannes

Hallo,

heute ist endlich die originale Buchse gekommen.

So wenn ich jetzt RST und TXD brücke (jumper) leuchtet die LED. Wenn ich jetzt per hterm DTR oder RTS aktiviere (oder beide) geht die LED aus.
RXD und TXD gebrückt gibt auch keine Antwort (sollte ja eine schleife sein) (Baud 4800) LED leuchtet nicht.

Könnte es an einem mittlerweile zerschossenen LPC liegen? Ich hatte bei dem Draht gewusel kurzzeitig verbindung, dann wollt ich den LPC programmieren aber die Verbindung brach ab.

Bitte um Hilfe

Gruß Volker

Edit: Hab 2 verschiedene usb to serial getestet

Hallo Volker,
wenn Deine Versuche nicht zum Erfolg führen, kannst Du mir Deinen Programmer zusenden. Ich bin von Beruf Elektronik-Techniker und denke, dass ich das hin bekomme. Kurze Mail an mich, dann schicke ich Dir meine Adresse. Sendung einfach mit zusätzlichem Adressaufkleber (frankiert) mit Deiner Adresse für die Rücksendung. Es entstehen Dir (bis eventuell nötiges Material) keine zusätzlichen Kosten!
L.G.
Hans-Georg

Darf man das so verstehen: DU hast bei gestecktem LPC die Brücke 4-5 gesetzt?
Auf dem Foto ist die Brücke häßlicherweise auf 3+4 .
Zum Testen des seriellen Datenweges den LPC aus der Fasssung nehmen und die Brücke auf 4+5.
Dann sende mit hterm Zeichen. Die baudrate ist dabei völlig egal.

_________________
LG
Andreas

ja ich hatte versucht den lpc zu resetten, um die falsche programmierung los zu werden. (Dachte das wäre eine)

4 u. 5 sind gebrücht, LPC draussen dann send ich ihm ne 1 (oder was auch immer) und es kommt nix zurück. Seltsamer weise hat es schon mal funktioniert.
ich teste mal weiter..

Gruß

Dann checke den max232 und die verdrahtung bis dorthin.
Solltest du kein Oszilloskop haben dann hilft auch eine LED mit R angelötet.
Stelle hierzu eine niedrige Baudrate ein, so kannst du es flackern sehen.

_________________
LG
Andreas

Kurze Rückmeldung.

Alles funktioniert wunderbar.
Ich hab eine serielle steckerverbindung eingelötet (dadurch wurden die Pin nummern vertauscht) und bin über eine Buchse-Buchse Adapter auf meinen USB-seriell Wandler gegangen. Konnte nicht Funktionieren.

Erkannt hat es Tontechniker. Vielen Dank nochmals dafür!

MfG Volker

Nochmal zur Klarstellung:
Anstelle 9-pol. Canon Buchse war auf Programmer 9-pol. abgewinkelter Stecker eingelötet.
Dadurch waren die Anschlüsse vertauscht. Der Fehler wurde durch "verdeht" gequetschten Adapter 9-pol. Buchse auf 9-pol. Buchse wieder aufgehoben (neue Buchse auf Programmer einlöten hätten die Lötaugen auf der Platine nicht mehr ausgehalten!).
L.G.
Hans-Georg (Tontechniker)
