Ich werde die nächsten Tage alle Komponenten zusammen haben, um die finale Version hier vorzustellen.

Ist bei mir aber so designt, dass die Elektronik über eine Kabelverbindung abgesetzt hinter dem LCD montiert wird, d.h. es ist entweder eine Kaiser Electronic-Dose (und nur die geht, darauf ist das bei mir optimiert incl. gelaserter Zwischenplatte und Magnetbefestigung) notwendig oder eben ausreichend Platz (gestemmte Öffnung etc.). Mir war die Aufbaudicke bei direkt an der Elektronik gestecktem LCD einfach zu groß, und ich wollte unbedingt beim Gira Standard 55er Programm bleiben...Vorteil bei meiner Lösung ist dann aber auch, dass alles "wie aus einem Guss" aussieht sowie die Zugänglichkeit der SD-Karte von vorne gegeben ist - ebenso ist der IR-Empfänger, Temperatursensor sowie zwei LED-Anzeigen auch gleich integriert.

Mehr dazu, sobald die finale Version zusammengebaut ist

_________________
Gruß
Stefan

Arno hat mit der neuen Option "IR" einen Clou gelandet!
Hab mal den IR-Empfänger angelötet und getestet. Nach anfänglichen Schwierigkeiten mit der Einstellung der Daten klappte alles vorzüglich!
Bei der Einstellung der Daten, die die FB ausgibt (RC5-Code (Philips)) hat der Hardware-Monitor sehr gute Dienste geleistet. Nach neuesten Infos wird demnächst auch die Doku des Editors von Arno überarbeitet. Daduch wird es wieder ohne "Probieren" möglich sein, die hinzu gekommenen Funktionen zu nutzen.
Vielen Dank an Arno für die kontinuierliche Erweiterung seines Projekts!
L.G.
Hans

Hi,
wirklich interessante Sache.
Mich perönlich würde mal die hardware interessieren, kann man irgendwo die (eagle)
Dateien der Platine haben?
Ich würde das gerne ohne den teuren TPUART aufbauen wollen.

_________________
LG
Andreas

Hallo Andreas,
habe leider auch keine EAGLE-Files. Hast Du dir mal die Stromlaufpläne unter
http://bugs.freebus.org/projects/tati/wiki/LCD_Hardware (Schematics_V0.1.pdf)
angesehen.
Gruß
Hans

Hallo..
Hatte ich nicht gefunden. Danke.
Bequemer wären hier die .sch und .brd
Sonst muss man halt lästig nachzeichnen.

_________________
LG
Andreas

New firmware and projekteditor available!!!

http://bugs.freebus.org/projects/tati/wiki/date_index

Einfach Spitzenklasse, was Arno da immer wieder Neues bringt....

Weiß jemand, welche 800x480-LCDs genau unterstützt werden? Hat da jemand nen Link zu so einem Teil?

_________________
Gruß
Stefan

Hallo LCD Touch-Nutzer,
um die Erweiterungen ohne großen Aufwand zu Testen habe ich mir auf einer
Lochrasterplatine 3X7 Pin Stifte eingelötet. An der einen Seite kommen alle
Signale an (außer PB1) in der Belegung:

1 PF7
2 PF6
3 PF5
4 PF4
5 PE1
6 PE0
7 Reset

Auf den anderen Stiftreihen ist +3V und 0V aufgelegt und durchverbunden, sodaß ich
die entsprechenden Sensoren dort anlöten und testen kann.

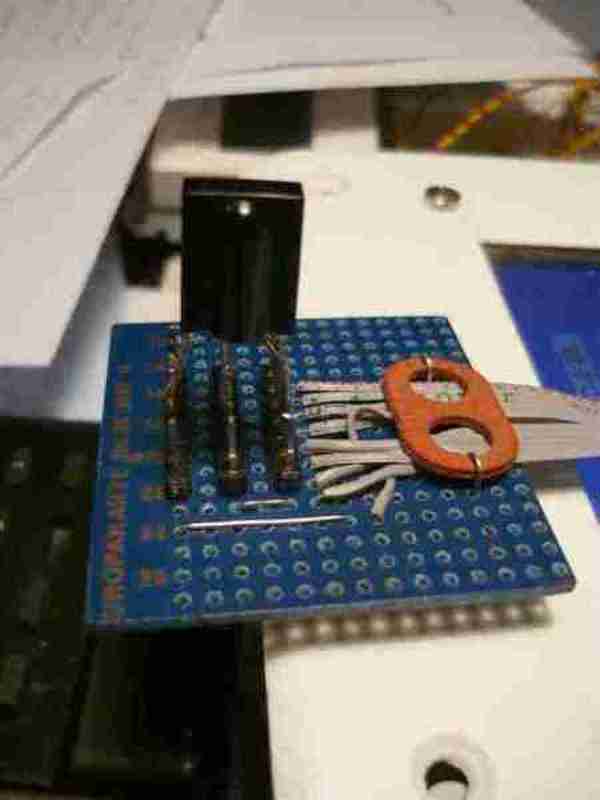

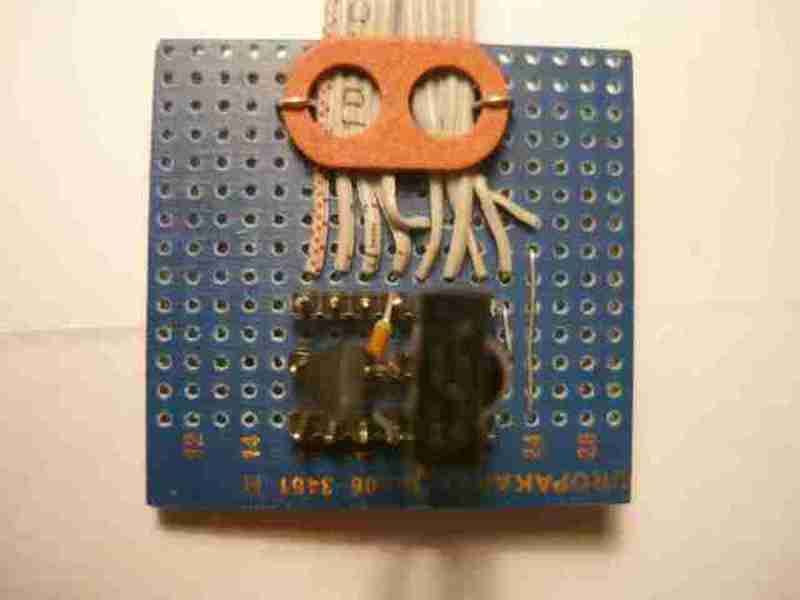

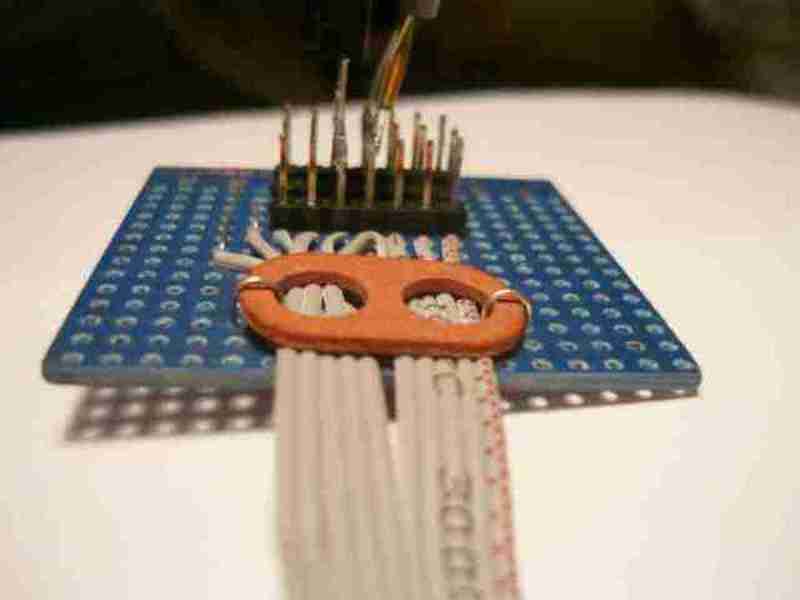

Im Anhang ein paar Fotos - übrigens, das Auslesen des DS18S20 klappt prima!
Liebe Grüße
Hans

New firmware and projekteditor available!!!

http://bugs.freebus.org/news/30

Hallo,

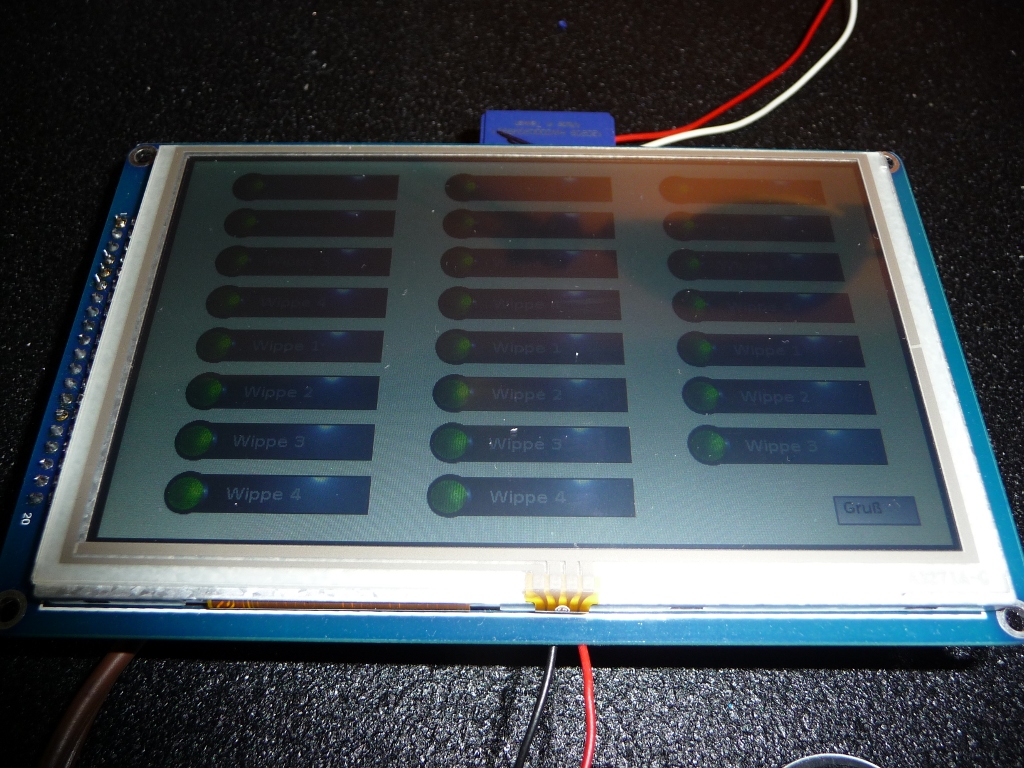

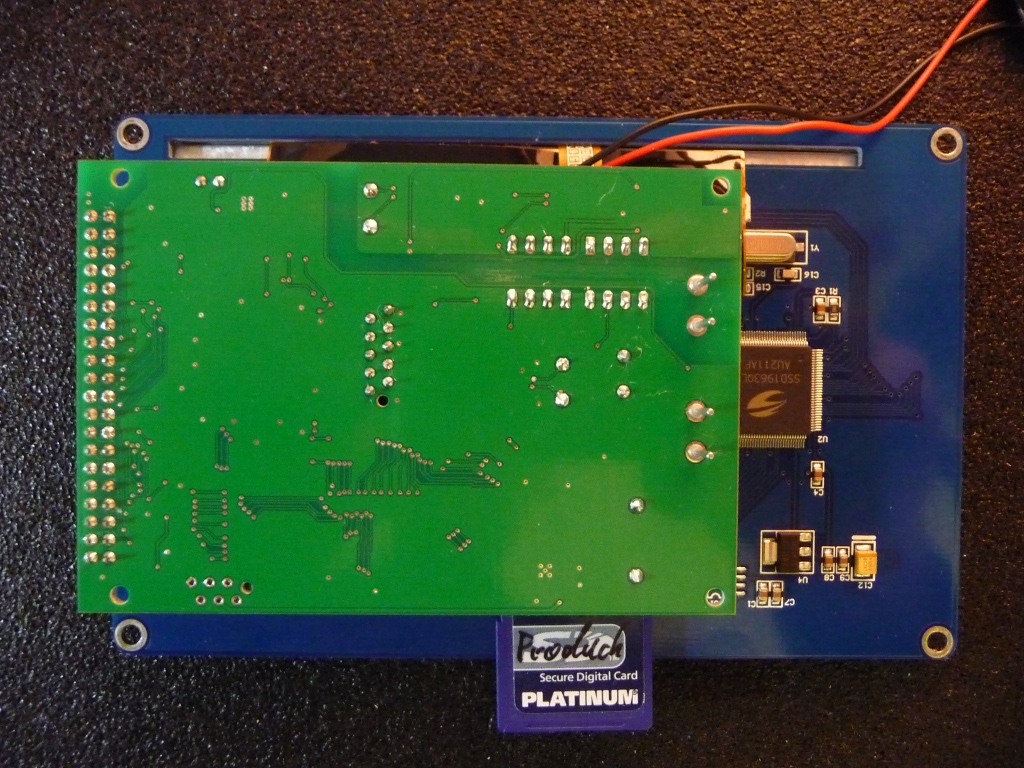

ich danke euch allen für die viele positive Resonanz auf das Displayprojekt. Es macht nach wie vor viel Spaß eure Anwendunge zu sehen sowie Ideen und Verbesserungswünsche umzusetzen. Manchmal dauert es etwas länger als gedacht eine Funktion "mal eben" einzubauen, weil die Zeit knapp ist oder die Aufgabe Tücken zeigt. Aus heutiger Sicht spricht bei mir aber nichts dagegen, daß der Wunschzettel in 2013 deutlich kürzer wird. In diesem Sinne ist dieser Weihnachtsgruß eine "Preview" für die kommenden Wochen. Das 5" Display läuft zu 90%, jetzt fängt die Arbeit an Änderungen an der Hardware sind sehr gering, eine neue Platine ist nicht nötig. Lediglich die Stromversorgung ist auf 3V umzustellen. Die Tatsache, daß der von einigen ungeliebte schwarze Touch-Breich entfallen ist, zwingt mich allerdings zu einer Konzeptänderung für den Aufruf des Setup-Menüs. Das ist eine der benannten Tücken.

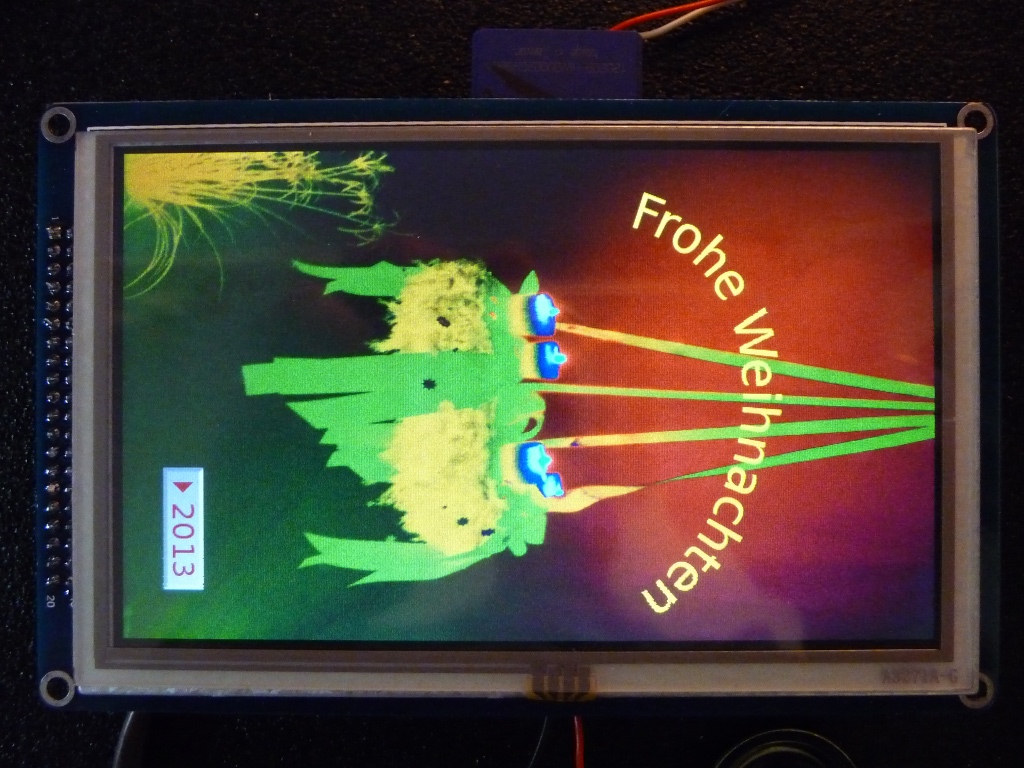

Ich wünsche weiterhin frohe Weihnachten, einen guten Rutsch und ein erfolgreiches 2013!

Arno

Hallo Arno,

da wir ein OPEN SOURCE Projekt sind, würde bei mir mal die Veröffentlichung
deiner sourcen ganz oben auf dem Wuschzettel stehen

_________________
LG
Andreas

Hallo Arno,

welches LCD wird den bei der großen Version verwendet. Könnte man dann schon mal bestellen, die Lieferzeiten aus China sind ja so lang.

LG,
Ralf

Hallo Ralf,

eine gute Idee. Ich habe folgendes Display verwendet: 221044250453
Die Lieferzeit könnte aufgrund des Neujahrs momentan länger ausfallen.

Gruß,
Arno

Hallo Andreas,

die Veröffentlichung der Quelltexte steht schon länger auf meiner Liste. Du bist allerdings der Erste, der auch konkret danach fragt. Damit das Sinn macht werde ich sie vorher noch bereinigen und rudimentär kommentieren. Das wird nach dem nächsten Release sein.

Viele Grüße,
Arno

Hello Arno,

Congratulations with the Touch screen project. I really love it! It works very well, stable, and infinitely adjustable .

I was just browsing the ebay store from where we get our screens, and I was just looking at this picture



And I see on the bottom also icons for the home, monitor/download and lock screen buttons. Would it be possible for us to place icons there as well? This would make navigation for newbies easier I think.

Greetings,
Erik
