Hallo,

wo habt ihr eure Module eingebaut?
Habt ihr einen zusätzlichen Schaltschrank benutzt?
Wenn ja habt ihr eine Empfehlung welcher Schrank optimal für die Installation ist.

Ich hab die Module in der Unterverteilung pro Stockwerk drin.

_________________
Gruß
Matthias

Mein Elektriker baut extra einen größeren Schaltkasten ein. Und ich glaube das ist eine gute Idee.
Der Schaltkasten ist im HWR. Von dort sind alle Steckdosen und Brennstellen direkt angesteuert.
Die Breite kann ich dir gerade garnicht sagen. 1m oder 1,2m breit? Ich weiss es nicht genau.

Gruß
René

_________________
Die Sollbruchstelle des Toilettenpapiers hat ihre Lösungsstruktur geändert.

Hallo Mario2010,

Bei mir: Im Keller einen großen Zählerschrank (vier Felder) und in den Etagen Feldverteiler. Möglichst viele Kanäle in dem/den Verteiler(n) bündeln (siehe idefix) und als Sahnehäubchen die ankommenden Leitungen auf Klemmen legen. Jetzt patcht man nicht nur das Netzwerk im Keller!
Ich denke, zu den Herstellern muss man nicht viel sagen....

Gruß
Andreas

Hallo,

also interessant wären mal ein paar Bilder von euren Schaltschränken und Verteilern?

Viele Grüße
Sebastian

Hallo ,

doch das mit den Herstellern und Type wäre mir jetzt schon wichtig.
Ich denke als Zählerschrank ist es bei vielen ein Hager oder?

Könnt ihr mal posten welche Type ihr als Zählerschrank und falls vorhanden welche Type ihr als Feldverteiler im Einsatz habt.

Hallo Mario2010,

Hager ist eine sehr gute Wahl, Striebel & John oder Möller sind meiner Ansicht nach auch nicht verkehrt.

Ich habe nach langem Überlegen als ZV ne Möller (4 Felder mit 6 Schienen) und als UV nen Hager Feldverteiler (4 Felder a 5 Schienen) genommen .
Bin leider noch in der Bauphase, habe aber schon festgestellt das beide Verteiler zu klein sind.
Habe doch glatt den Platz für die Reihenklemmen und den Wärmepumpenteil nicht mit eingerechnet.
Hinterher ist man immer schlauer

MfG

Nordi

Ist off topic,
nordi wenn du Platzproblme hast, es gibt einen 8in_2TE.

_________________
LG
Andreas

Wo finde ich denn den 8in_2TE?

LG

bambulie

ich hab als Stockwerkverteiler den hier drin, pass aber auf, das du die neue Serie bekommst, es werden noch alte verkauft, di wesentlich weniger Platz zum Kabel verlegen haben als die neue Volta Serie.

_________________
Gruß
Matthias

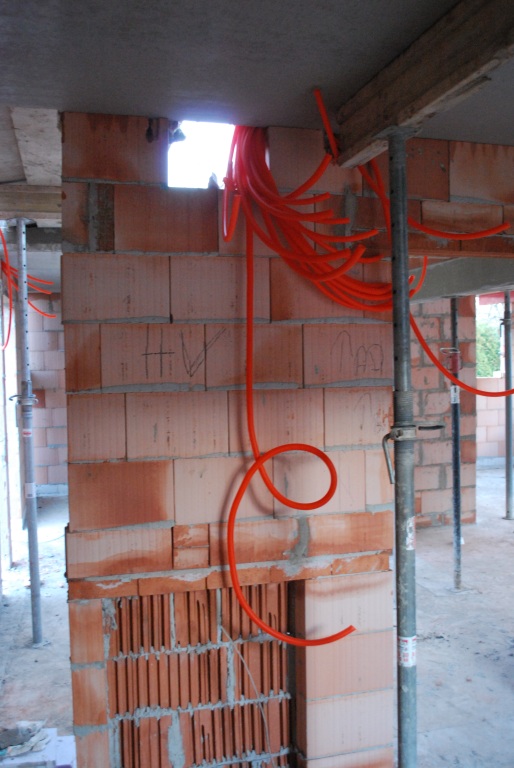

Da wird er hinkommen

_________________
Die Sollbruchstelle des Toilettenpapiers hat ihre Lösungsstruktur geändert.

Hallo,

wenn ihr den Unterverteilerschrank z.B OG habt stören dann die Schlatgeräusche von den Relais?

Noch ne Frage zu der Verdrahtung.
Wenn ich z.B eine Leuchte mit dem 230V Schaltaktor ansteuern will muss dann zuerst auf einen sicherungsautomaten und dann auf die Schaltkontakte und von dort zur Leuchte?

Wenn ich z.b einen Unterverteiler im OG machen will wie wird dann dieser angefahren?

Hat hier jemand ein Paar Skizzen oder Stromlaufpläne.

Ich habe eine 16A Sicherung pro Zimmer. Ich greife die abgesicherte Phase nach der Sicherung ab und lege die dann auf den Eingang vom Aktor. Vom Ausgang am Aktor geht es dann zur Lampe.

_________________
Gruß
Matthias

Hallo!

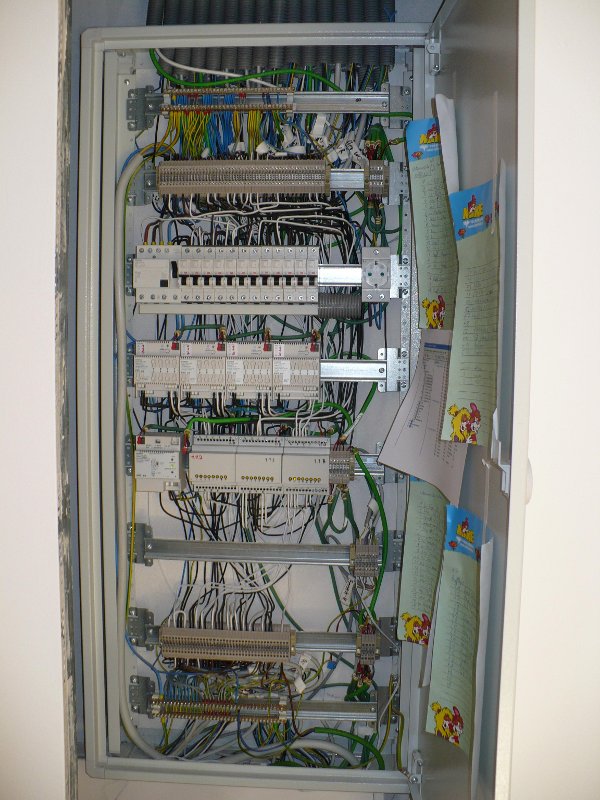

Hier mal meine Installation:

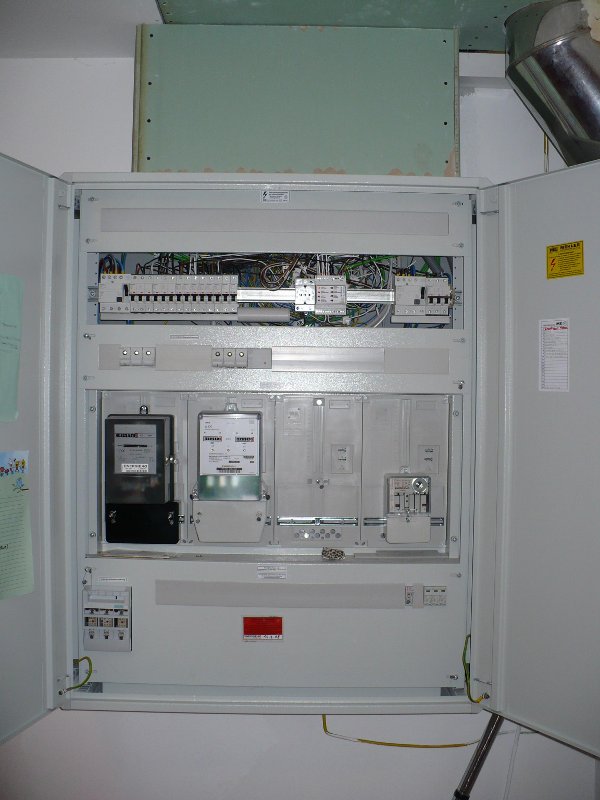

Ich hab den Hausanschluss und den Zählerschrank im Keller (inkl. 8-Out für Licht im Keller).

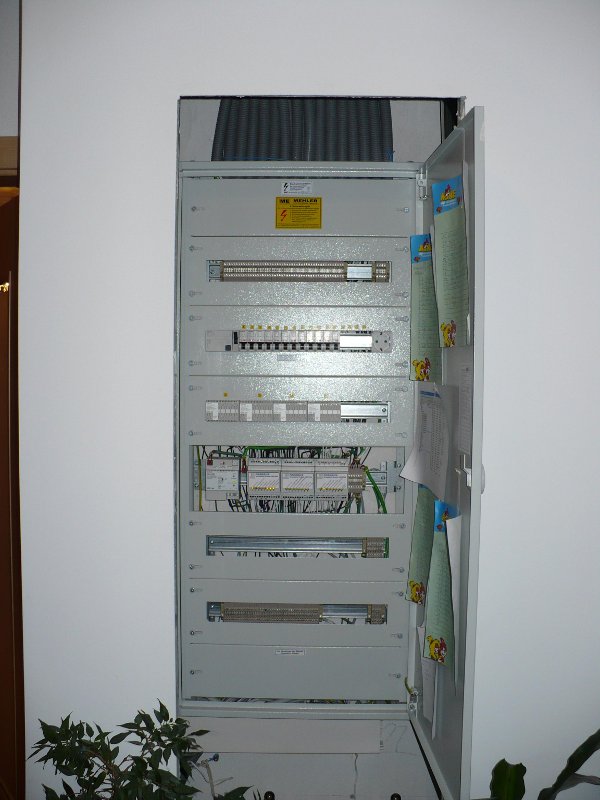

Im EG hab ich einen Sub-Verteiler mit den Aktoren für EG und OG.

Der hat 8 Reihen und ist in einem Installationsschacht "versteckt".
Wegen der Geräusche der Relais hab ich mir noch nie was gedacht - sind fast nicht hörbar.

Alle freebus-Aktoren kommen von einem Leitungsschutzschalter des Zimmers und gehen auf eine Klemmleiste (oben oder unten) und sind dort auf das jeweilge Kabel vom Raum "gepatcht", wie Andreas schon angemerkt hat.

Die Reihen hab ich wie folgt verwendet (von oben nach unten):


N, PE Klemmleiste für Leitungen aus dem OG
Klemmreihen für Abgänge zum OG
FI, Leitungsschutzschalter
4 Aktoren für Raffstore
EIB-Netzteil, USB-Schnittstelle(ist derzeit bei mir im Büro ...) und 3xfreebus 8-out
Reserve
Klemmreihen für Leitungen von unten
N, PE für Leitungen von unten

Wie man sieht ist noch etwas Platz für freebus-Erweiterungen

LG Charly

Hallo mario2010,

bei mir ist es wie bei idefix geschaltet, wobei ich für Steckdosen LS mit 13A auf NYM 5x2,5mm2 und für Licht 10A auf NYM 5x1,5 verwendet habe.

Eine Skizze habe ich leider (noch) nicht, aber vielleicht schaffe ich es, heute abend ein paar Bilder einzuhängen.

Der komplette Verlauf wäre in meinem Fall:

Hausanschluss
=> Blitzschutz (Typ I)

=> Hauptverteilung (HV)
=> sel. FI (optional)
=> LS für Unterverteilung (UV)
=> Klemmen

=> Unterverteilung pro Etage / Sonderraum
=> Hauptschalter UV
=> FI (für mehrere Stromkreise)
=> LS (pro Stromkreis)
=> ggf. Ableiter Typ2/3
=> EIB-Aktor
=> Klemmen

=> zum Verbraucher

Den Bus habe ich auch entsprechend aufgeteilt: ob man es braucht oder als Spielerei bezeichnet, bleibt jedem überlassen...

Gruß
Andreas
