USB-LPC-Programmer
http://freebus.org/phpBB3/viewtopic.php?f=7&t=1221		 Seite 1 von 9
Autor:  uwe223 [ 8. Juni 2010 19:24 ]
Betreff des Beitrags:  USB-LPC-Programmer
Hallo Leute,

hier mal meine Version der im Netz kursierenden Schaltung eines USB-LPC-Programmers.
Ich hab mal ein einseitiges Layout für das "STRAPUBOX 2099" (Reichelt) Gehäuse erstellt.
Ein Sockel mit Quarz für den LPC922 ist auch mit drauf, also voll Freebus tauglich :wink:

Gruß Uwe

Dateianhänge:

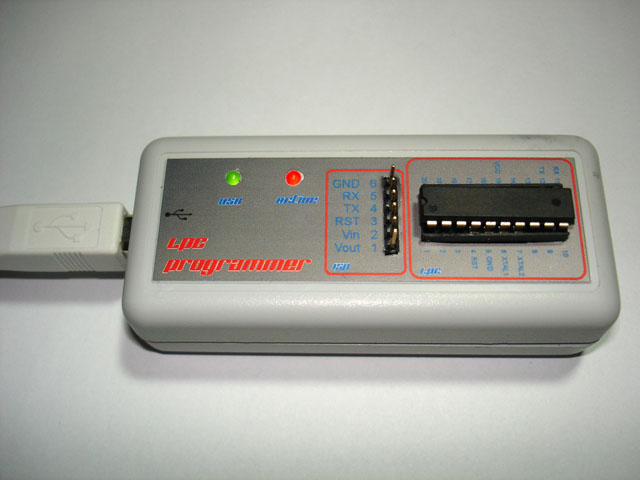

LPC-Programmer2.jpg [ 56.89 KiB | 4244-mal betrachtet ]

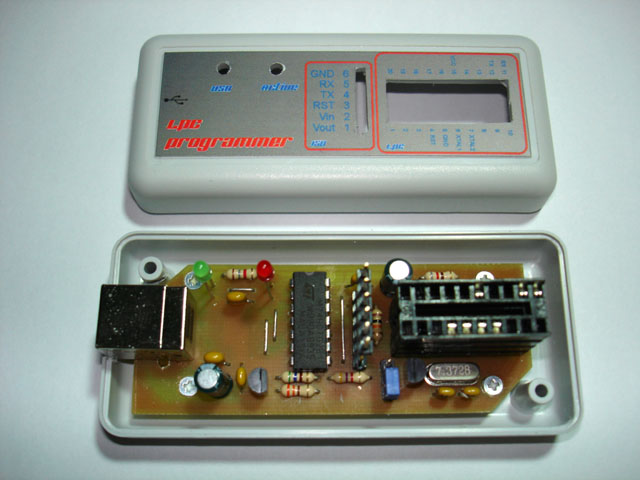

LPC-Programmer1.jpg [ 74.53 KiB | 4244-mal betrachtet ]
EAGLE_LPC_USB_V3.3.rar [61.23 KiB]
387-mal heruntergeladen
Autor:  firestorm [ 8. Juni 2010 23:56 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Hallo Uwe,
das Layout der doppelseitigen Variante liegt bei mir auch schon eine Weile rum. Leider ist mangels Zeit nie daraus eine einseitige Version geworden.
Umso erfreulicher ist das deine Variante gleich die Vorlage für ein passende Gehäuse mitliefert die perfekt dazu passt.

Super arbeit!

Wenn es klappt wird sie gleich morgen nachgebaut.
Kannst du auch die Bedruckung zur Verfügung stellen? Sieht gleich viel professioneller aus.

Gruß Martin
Autor:  oldcoolman [ 9. Juni 2010 07:19 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Hallo,
Super sauberer Aufbau !!


Recht interessant dass das funktioniert.
Wenn ich mein USB Seriell Kabel an den normalen Progger häng, tut sich da nix.
Dann liegt das wohl doch nicht am timing :-)

Ich hab eine Schaltung gesehen mit dem FT232RL chip da waren noch 2 Widerstände und
eine Spule USB seitig, kann man darauf verzichten(nur bei größerer Übertragungsrate nötig??)
Autor:  firestorm [ 9. Juni 2010 19:18 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Hallo Uwe,
der Nachbau hat auf Anhieb funktioniert und wurde gleich in dein vorgeschlagenes Reichelt-Gehäuse verfrachtet.

Vielen Dank für diese super Vorlage!

Mit welchen Geschwindigkeit kommt bei dir FlashMagic noch klar?
Bei mir maximal mit 9600, aber auch 28800 hat einmal funktioniert. Gibts dafür eine Erklärung?

Gruß Martin
Autor:  uwe223 [ 9. Juni 2010 23:01 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Freut mich wenns gefällt.

Hier noch die Frontbedruckung (erstellt mit Corel12 und als bmp).
Die Durchbrüche sind da nicht mit eingezeichnet, das geht besser wenn man das Eagle .brd nochmal mit
allen Layern ausdruckt und die Aussparungen damit anbringt. Die Ränder des Gehäuses sind auf dem Board mit eingezeichnet,
sodass man das gut ausrichten kann.

@firestorm
Ich glaube die Geschwindigkeit hängt eher vom LPC als von der Programmer Hardware ab. Ich bleib da bei den empfohlenen 7200.
Soviel Zeit muß sein :wink: .
Da ich auch schonmal das Problem mit nur einmal flaschbaren LPCs hatte bin ich da etwas vorsichtig. Deshalb hab ich auch mal den R7 mit vorgesehen,
welcher eine ev. auftretende Rückwärtsspannung vom LPC eliminieren soll (das war hier schonmal Thema in einem anderen Thread).

@oldcoolman
..nö bei der Schaltung die ich im Netz entdeckt habe war da nix. Mein Progger hängt mit 1,5m an einem externen USB-Hub und tut einwandfrei.

Gruß Uwe

Dateianhänge:
LPC-Programmer.rar [105.88 KiB]
291-mal heruntergeladen
Autor:  h-m.ehlers [ 15. Juni 2010 15:35 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Hallo Uwe,
sieht echt gut aus!! Da es so herrlich freebustauglich ist, wäre es doch prima, wenn du ein paar Zeilen dazu schreibst, und das ganze einen Platz auf der Freebus HP findet!??

Gruß
mel
Autor:  david [ 17. Juni 2010 08:02 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Hi Uwe,

auch von mir ein Lob, tolle Arbeit !


Gruß
David
Autor:  daywalker0086 [ 29. Juni 2010 10:39 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Kann man damit auch per usb auf den Bus zugreifen wenn man da ein Board mit ft1.2 Soft dran hängt?
Autor:  oldcoolman [ 29. Juni 2010 13:00 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Warum nicht, wenn du ne brücke machst auf 1+2 und nur tx rx und GND nutzt. Ist halt nicht optisch isoliert.
Autor:  uwe223 [ 29. Juni 2010 20:56 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Aber mit der ETS funktionierts leider nicht. Das ft1.2 Protokoll ist da wohl sehr zeitkritisch, sodass ein USB-Seriell Wandler meist nicht
klappt. Ich habe das mit dem FT232 schon ausführlich getestet weil ich ein EIB-USB Interface bauen wollte, leider ohne erfolg.
Aber du kannst die RS oder Busmonitor Soft verwenden, das sollte funktionieren.
Autor:  siho [ 11. August 2010 21:00 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Hallo,
leider hat der Nachbau bei mir nicht so gut funktioniert. Bis jetzt konnte ich damit noch keinen LPC flashen.
Zur Fehlersuche hab ich bis jetzt HTerm verwendet und mit der Brücke über ISP Bin 4+5 (ohne LPC) geprüft ob ich das Echo über USB zurückbekommen.
Hat funktioniert.
Mit DTR kann ich die Prog LED schalten und hab 3,2V zwischen LPC Pin 5 - 15. Somit ist der LM317 auch OK.
Mit RTS bekomme ich dann auch die Spannung auf Pin 4 vom LPC (getestet ohne LPC) was auch stimmen sollte.
Alle weiteren Einstellungen hab ich wie immer gelassen sowie es seit jeher mit FlashMagic und dem seriellen Programmierer funktioniert.

Wenn ich einen Flaschvorgang starte mit einem LPC in der IC Fassung sehe ich die rote LED mehrmals kurz blinken und dann bleibt sie rot.
Nach vermutlich einen Timeout von flashmagic kommt die Fehlermeldung "Unable to connect ..... try reducing baud... Failed to autobaud" sobald ich diese Bestätige geht die LED aus
mit dem Verbindungskabel und dem LPC in einem 4TE controller kommen die gleichen Meldungen.

Baudrate reduzieren bringt nichts.

Als Betriebssystem hab ich Vista im Einsatz und die Com stimmt.
In der Hardware configuration für die Com5 (das ist mein USB Serial Port) steht als Treiber FTDI 2.6.0.0
Dies steht bei dem Com anschluß und auch im Bereich USB-Controller für den USB Serial Converter

Bin für jeden Hinweis zum auffinden des Fehlers dankbar.

Gruß
Simon
Autor:  manfred652 [ 22. April 2011 09:27 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Hallo Uwe!

Wir haben den Programmer nachgebaut. Funktioniert einwandfrei und vorallem braucht man keine externe Stromversorgung, da alles von USB versorgt wird. Ich kann die Schaltung nur weiterempfehlen. Also optimal für die LPC-Programmierung

Sie sollte auch auf der Homepage hinzugefügt werden

Danke

Manfred
Autor:  pukelmuckel [ 24. April 2011 16:43 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Hallo,

ich kann leider keine Platinen ätzen.
Hat jemand noch so eine Platine übrig ?

Danke,

pukelmuckel
Autor:  grisuchris [ 24. April 2011 18:35 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Interesse hätte ich daran auch... Vielleicht kommen ja genügend zusammen...das sich das fertigen lassen lohnt
Ich selbst würde bis jetzt 4 stück benötigen.

Gruß chris
Autor:  HannesR [ 26. April 2011 16:33 ]
Betreff des Beitrags:  Re: USB-LPC-Programmer
Ich hätte ebenfalls interesse an einer gefertigen Leiterplatte.
LG
