Ist die Applikation-Platine ganz gleich?
Die Unterschiede ist nur im Firmware, oder?

mfg

bei out8 : 8 Schließer Relaise bestücken
bei jalo: 4 wechsler und 4 Schließer Relaise bestücken
jeweilige firmware flashen.

_________________
LG
Andreas

Im fibel schreibt das auch.
aber im Platine gibt es ganz anders.

bei jalo, ja, stimmt so.

bei out8: auch 4 wchsler und 4 Schließer !


i kann leider nicht verstehen.

Hallo,

bei den Schließern gibt es den Anschluß 12 nicht, d.h. wenn diese statt den Wechlern eingelötet werden ist es die 8-Out

Petzi

Hallo Petzi,

vielen Dank für deine Antwort.

d.h. bei 8-out und bei jallo, BOM sind ganz gleich. Aber für die 8-Out muss Anschluß 1 und 2 eingelötet werden.
Aber die Antwort von Oldcoolman ist anders, oder?

Ich bin zweifel jetzt...

out8 : 8 schließer einlöten. (hier ist das Loch für Anschluß 12 leer)schließer= G5q-1A-EU 24DC
jalousie: 4 schließer, 4 wechsler einlöten. (hier ist Anschluß 12 verlötet) wechsler= G5Q-14-....

Bitte NICHT wechsler nehmen und den Pin 12 abschneiden!!!
Es muss Isolation sicher sein.

_________________
LG
Andreas

Hallo Andreas,

aus den BOM vom 8-out-Platine (Homepage) kann ich sehen, 4 schließer und 4 wechsler.(4xG5Q-1A... und 4xG5Q-1...)
d.h. diese ist falsh, oder?

Hallo vannachen,

du bist dir wirklich sicher was du machst?
Dir ist klar, das der 8-out und der 4-Jalo beide mit 230V arbeiten, was eine lebensgefährliche Spannung ist? Wenn du hier einen Fehler machst, kann es zu Sachen wie einen Brand kommen oder du kannst auch einen tödlichen Stromschlag bekommen! Wenn du Dir hier nicht 100% sicher bist, lass die Finger davon und kaufe dir ein fertiges Gerät.

Deine Frage wurd ganz klar beantwortet, bei einem 8-out kommen 8 Schliesser rein, bei der Jalo Bestückung 4 Schliesser und 4 Wechsler. Wie das bestückt werden muss, ist klar dokumentiert.

_________________
Gruß
Matthias

Hallo Vanachen,
Wenn man die Möglichkeit vorsehen will, wechsler ein zu bauen, dann muß man diese im layout zeichnen. Somit sind diese wechsler dann in der BOM.

für out8 auf jeden Fall 8 Schließer hernehmen !

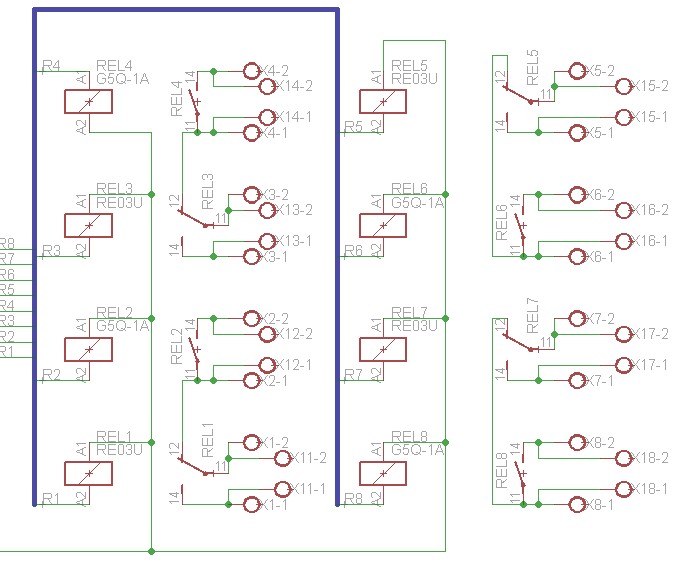

we want to make a bord for both aplications. So we draw the shutter aplication on bord.
eagle generates the BOM from this sheet. This is the reason, because there are different
relays in the BOM.
if you wanbt to build a out8 take 8 'normal open' relays, please.

thanks.

_________________
LG
Andreas

OK
Alles klar!
vielen Dank

mfg
