Hallo erich73,

ich meinte diese 24V (SPS) Taster:
A2248WW, 4248TSM -> PDF Katalog Seite 87 ff
Schaltbilder -> PDF Katalog Seite A27 ff

Nordi

Hallo Nordi,

die Taster sind im Prinzip gleich, nur das zwei zusätzliche Schaltpunkte + LED da sind, dafür aber kein Backlight.
Man müsste jetzt sehen wie die Adapterplatine aussehen muss. Bei der Software müssten zwei verschieden Versionen erstellt werden, was aber nicht problematisch sein sollte.

erich73

Die Adapterplatine des Jung Schalters ist genau die gleiche INSTA-Platine mit den Wago-Klemmen wie die bei Gira.

Die gegen eine eigene mit 2x10Pin Flachbandanschluß ersetzt wäre schon eine Möglichkeit.
Evtl. sogar die Schieberegisterminik darauf, würde dann Pins sparen.

Noch ein Gedanke: I2C In/Out anstatt der Wago und auf Grundlage der UP-Tasterschnittstelle eine solche mit I2C hinter den Schalter.

Nordi

Hallo Nordi,

das ist schon mal nicht schlecht.
Wir wollten die Platine mit den Wago Klemmen gegen unsere mit den Schieberegistern tauschen.
Bleibt nur noch die Software, die kann nicht die selbe sein, weil ja ein Ausgang des Schieberegisters entweder eine LED oder das Backlight ansteuert. Aber das ist nicht wirklich ein großer Aufwand.

erich73

Sooo....

da ichs nicht glauben wollte das das Bedienteil nicht mehr verfügbar ist hier die offizelle Rückmeldung von Gira per mail:

"das Radio sowie das Radio Bedienteil 1481100 ist nicht mehr lieferbar
Auslauf: 31.05.2010"

Es wird gleichzeitig auf das Gria RDS UP Radio verwiesen wo es aber das Bedienteil nicht einzelnd gibt.

Somit wäre ich auch für die 24V Tasterlösung. Leider gibts ja die Plastikabdeckung nicht einzelnd - sonst könnte man die Platine mit den Tastern / LEDs selbst fertigen und das Schieberegister dort integrieren...

Oder kennt jemand eine Möglichkeit wie man 'nur' an die Plastikteile des Tastsensor 2 rankommt?

Bei den Tastern scheint es sich anscheinend entwerder um Panasonic EVQPP oder um Endrich TMG / TJG-325.

Ich hoffe wir bekommen da was hin

Gruß,
NetMare

Alternativ für das Gira 148100 gibt es Gira 147700 das ist noch lieferbar, kostet rund 7 Euro

Allerdings find ich kein Bild von Bedienelement. Die ist auch noch länger lieferbar laut Gira.

gruß chris

Hmmm - weiß jemand was genau sich hinter der 147700 verbirgt?

Gruß,
NetMare

RM Gira:

"bei dem Artikel 147700 handelt es sich nur um die Bedienwippen.
Er besteht aus 3 mintfarbene und 3 klare Wippen."

Also anscheinend OHNE die rückwärtige Platine sowie OHNE das Plastikteil in dem die Platine eingelassen ist und auf der die Wippen aufgeklipst werden...

Ich denke mal damit wirds schwierig den Artikel 147700 zu verwenden...

Gruß,
NetMare

Ja da hatte Netmare recht Hab heute meine Lieferung bekommen. Es sind nur die wippen... allerings müsste es funktionieren eine Platine mit Tastern darunter zu klipsen.

Fotos mach ich in den nächsten tagen wie ich mir das vorstelle

gruß chris

Hallo,
die Bedienelemente lassen sich perfekt verwenden. Hab einen mechanischen prototypen gebaut.
Die Bedienelemente werden auf die trägerplatine aufgeclipst (hab FR2 benutzt).
In der Trägerplatine sind auschnitte für Taster (wie Progtaster format 6x2mm wär besser )und Led die auf einer zweiten platine sind.Das ganze zu einen Sandwich machen und fertig ist der Taster für System55.

Montieren werd ich das ganze auf den Tragring 127000.

gruß chris

Moin,

kannst du mal Fotos machen?

Gruß,
NetMare

ok hier die ersten Fotos.
Meinen nachbau hab ich net hier, die Fotos mach ich aber noch. Man kann sich es aber vorstellen denk ich mal... im prinzip hab ich das orginal unterteil von der Kontur her nachgefeilt.

Aus Plexiglas hab ich heute den unterbau bestellt bzw. ein Angebot eingeholt.

Klingt gut...

Hab die Wippen auch mal bestellt...

Da sollte doch was machbar sein... dann die selben Schieberegister drauf wie beim Radio-Bedienteil, zusätzlich Hintergrund-LEDs rauf und per Softwareanpassung an die UP Tasterschnittstelle...

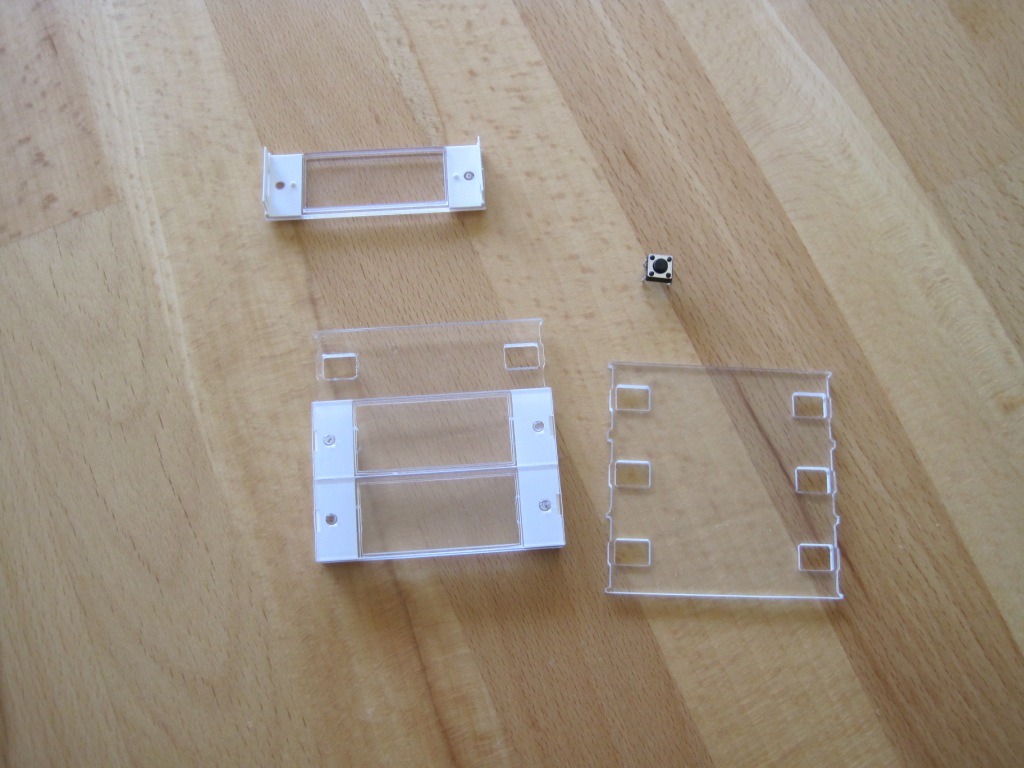

Hab heute meine Acrylglas Träger bekommen

Passen noch nicht 100%ig 2mm sind auch zu Dick...

Anbei zwei Fotos

Hallo,

ich habe eine Version der Software für das original Gira Radiobedienteil fertiggestellt. (da nicht vorhanden ohne Hintergrundbeleuchtung)
In den nächsten Tagen wird wohl die Doku folgen.
Am Bedienteil müssen ein paar kleine Änderungen gemacht und ein Adapterkabel angefertigt werden. Dann kann es an die Tasterschnittstelle angeschlossen werden.

erich73
