BeitragVerfasst: 25. Oktober 2010 00:11
Offline
Senior Boarder
Senior Boarder

Registriert: 13. Februar 2010 23:12
Beiträge: 40
Hallo,

sollte ich zu Freebus-ERT30-Erweiterungsplatinen kommen, würde ich die UP-Version ausprobieren. Die Platinen sind leider noch nicht per Sammelbestellsystem erhältlich und die Beschreibung/Schaltung zum ERT30-Umbau hab ich auch noch nicht gefunden, SVN-Zugang hab ich nicht.

Zum weiter oben angesprochenen kapazitiven Taster.
Ich experimentiere gerade auch etwas mit einem QT1081 bzw QT1060. Gibt's eigentlich schon ein Layout für eine Controller bzw. 8in, das in eine UP-Dose passt?
Und kennt evtl jemand eine Bezugsquelle für SMD-LEDs, die _hinten_ auf die Platine gelötet werden, aber nach Vorne (durch eine Bohrung) Leuchten?

cu,
Ralf


Nach oben
 Profil

BeitragVerfasst: 25. Oktober 2010 06:11
Offline
Senior Boarder
Senior Boarder

Registriert: 28. März 2009 17:14
Beiträge: 53
Wohnort: Main-Spessart
Hallo Ralf,

einen UP Controller gibt es mit der UP-Tasterschnittstelle. Siehe Freebus Homepage.
Die Layouts sind auch im Download bereich. Einfach mal dort ein bischen lesen.

Zu den SMD LEDS, ja es gibt SMD LEDS die du so bestücken kannst, dass diese durch die ein Loch in der
Leiterplatte durch leuchten. Musst mal bei einem Elektronikshop suchen.

Gruß Jens


Nach oben
 Profil

BeitragVerfasst: 25. Oktober 2010 12:48
Offline
Senior Boarder
Senior Boarder

Registriert: 17. August 2009 08:01
Beiträge: 77
Wohnort: Bonn
Ralf_E hat geschrieben:
Und kennt evtl jemand eine Bezugsquelle für SMD-LEDs, die _hinten_ auf die Platine gelötet werden, aber nach Vorne (durch eine Bohrung) Leuchten?


Reichelt z.B.

siehe hier http://www.reichelt.de/?ACTION=3;GROUP=A5384;GROUPID=3038;ARTICLE=64985;SID=22NxYEQ9S4ARYAAFhYOVo7ff662a6168536c4838351ae15910def
oder hier http://www.reichelt.de/?ACTION=3;GROUP=A5387;GROUPID=3041;ARTICLE=65026;SID=22NxYEQ9S4ARYAAFhYOVo7ff662a6168536c4838351ae15910def
oder hier http://www.reichelt.de/?ACTION=3;GROUP=A5386;GROUPID=3040;ARTICLE=65017;SID=22NxYEQ9S4ARYAAFhYOVo7ff662a6168536c4838351ae15910def

Falls es das ist was du suchst.

Gruß

Andreas


Nach oben
 Profil

BeitragVerfasst: 8. November 2010 13:23
Offline
Fresh Boarder
Fresh Boarder

Registriert: 31. Januar 2010 23:02
Beiträge: 18
Hallo zusammen,

ich würde mich gerne mal mit dem Raumthermostat ERT30 beschäftigen. Hat da jmd. noch eine Platine für mich zum Testen übrig? Falls nicht, ist jmd an einer Sammelbestellung interessiert?

Viele Grüße
Sebastian


Nach oben
 Profil

BeitragVerfasst: 8. November 2010 22:57
Offline
Senior Boarder
Senior Boarder

Registriert: 13. Februar 2010 23:12
Beiträge: 40
Hallo,

wenn 'ne Sammelbestellung zusammen kommt, würde ich 5 Platinen nehmen.

mfg
Ralf


Nach oben
 Profil

BeitragVerfasst: 9. November 2010 13:06
Offline
Fresh Boarder
Fresh Boarder

Registriert: 6. Oktober 2009 12:16
Beiträge: 11
Hallo zwar sind die Infos hierzu auf der Homepage noch recht spärlich (habe noch keinen SVN-Zugang), bin aber auch brennend interessiert. Zwei ERT30 liegen schon hier bei mir rum.
Ich würde auch 5 Platinen nehmen.

Gruß
Michael


Nach oben
 Profil

BeitragVerfasst: 9. November 2010 14:50
Offline
Junior Boarder
Junior Boarder

Registriert: 6. Januar 2009 16:01
Beiträge: 38
Fragt mal Pukelmuckel,
evtl. hat er noch welche bzw. kann neue machen lassen. ich hab auch schon welche von ihm .
Allerdings gehören auf der Platine noch zwei dinge angepasst. Ein Poti hat wenig platz, da muss man
"Basteln" und eine PLCC Fassung passt auch nicht drauf da muss der LPC direkt gelötet werden.

gruß chris


Nach oben
 Profil

BeitragVerfasst: 9. November 2010 15:59
Offline
Administrator
Administrator

Registriert: 11. Juni 2007 15:54
Beiträge: 357
Hallo,

die RTR-Platine benötigt wohl noch etwas Feinschliff, die Frage ist ob sich dem jemand annehmen würde. Wenn ja nehme ich die Platine mit ins Sammelbestellsystem auf.

_________________
--------------------------------------------------------------------------------------------------------
Schöne Grüsse
David [Lumo]


Nach oben
 Profil

BeitragVerfasst: 9. November 2010 17:18
Offline
Junior Boarder
Junior Boarder

Registriert: 6. Januar 2009 16:01
Beiträge: 38
Kann ich machen,
bau heut abend ein ERT30 zusammen... dann ändere ich gleich alles was nicht passt.
Hat sich jemand zufällig schon mal eine Unterputzversion bestellt?

gruß chris


Nach oben
 Profil

BeitragVerfasst: 9. November 2010 22:14
Offline
Senior Boarder
Senior Boarder

Registriert: 13. Februar 2010 23:12
Beiträge: 40
ERT30 UP hätte ich ab übermorgen da.

cu,
Ralf


Nach oben
 Profil

BeitragVerfasst: 9. November 2010 22:32
Offline
Fresh Boarder
Fresh Boarder

Registriert: 11. August 2010 20:49
Beiträge: 15
grisuchris hat geschrieben:
Hat sich jemand zufällig schon mal eine Unterputzversion bestellt?

gruß chris


Ich habe heute eine UP-Ausführung bekommen. Hab sie noch nicht zerlegt. Der Gehäuseteil der UP-Variante, der über der Mauer raussteht, ist nur unwesentlich weniger höher, als die Aufputzvariante. Aus dieser Sicht, kann man sich die teurere UP-Variante ersparen.
Wenn die Platinen im Sammelbestellsystem wären, würde ich einige davon bestellen.

MfG
franzz


Zuletzt geändert von franzz am 9. November 2010 23:12, insgesamt 1-mal geändert.

Nach oben
 Profil

BeitragVerfasst: 9. November 2010 23:01
Offline
Fresh Boarder
Fresh Boarder

Registriert: 11. August 2010 20:49
Beiträge: 15

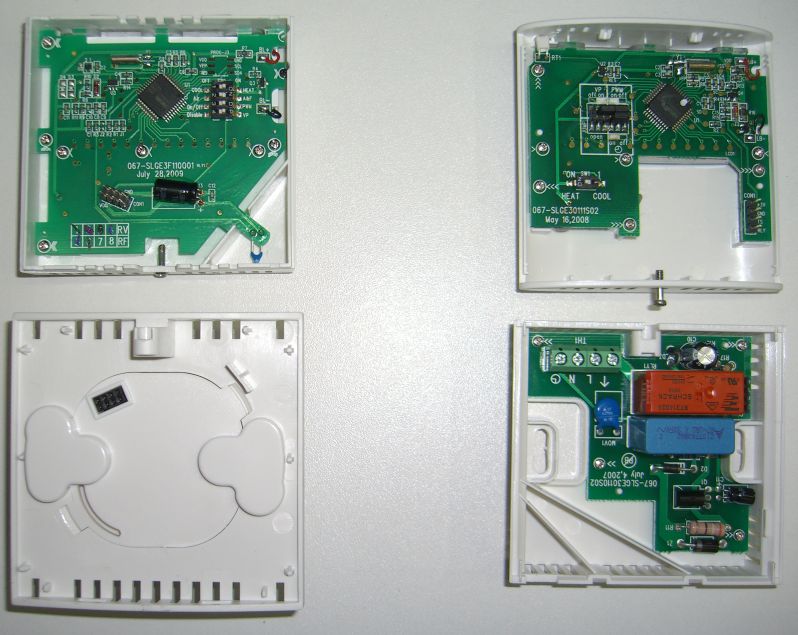

So, jetzt hab ich die Dinger aufgeschraubt, und festgestellt, dass die Befestigungsbohrungen ein wenig unterschiedlich sind. Im Anhang sieht man auf der linken Seite die UP-Variante, und auf der rechten Seite die AP-Variante.

MfG
franzz


Dateianhänge:
Dateikommentar: Links: UP-Variante
Rechts AP-Variante

ERT30_UP_AP.jpg [ 84.04 KiB | 663-mal betrachtet ]
Nach oben
 Profil

BeitragVerfasst: 9. November 2010 23:54
Offline
Junior Boarder
Junior Boarder

Registriert: 8. Dezember 2009 21:29
Beiträge: 20
Hallo franzz,

mich würde mal interessieren ob die UP Variante eigentlich in Rahmen gängiger Hersteller passt?

MfG
Nordi


Nach oben
 Profil

BeitragVerfasst: 10. November 2010 00:32
Offline
Gold Boarder
Gold Boarder

Registriert: 6. Mai 2009 15:08
Beiträge: 181
Hallo Franz,

ich habe mal noch die folgende Frage:

In der Aufputzvariante wird einfach die Platine mit den "Relais" gegen die Freebus-Platine ausgetauscht.

Ist diese Platine auch in der "Unterputzvariante" baugleich vorhanden ?
Könnte man diese also auch einfach austauschen ?

Gruß,

pukelmuckel


Nach oben
 Profil

BeitragVerfasst: 10. November 2010 17:45
Offline
Platinum Boarder
Platinum Boarder

Registriert: 9. Oktober 2007 20:48
Beiträge: 961
Wohnort: Bad Königshofen
Die oben zu sehenden Länglöcher sind die Befestigungspunkte auf einer UP Dose.
Wie man sieht ist die Platine deutlich größer.

_________________
LG
Andreas


Nach oben
 Profil
