Hi Hans,
ich meine die Version des ersten Beitrags.

Gruß
René

_________________
Die Sollbruchstelle des Toilettenpapiers hat ihre Lösungsstruktur geändert.

Also ich würde einen mit SMD nehmen, da der andere gerade im Rucksack unter der Wasserflasche gestorben ist!!!

Gruss

Na wenn ich mich nicht verzählt habe, sind wir bei 10.

_________________
Die Sollbruchstelle des Toilettenpapiers hat ihre Lösungsstruktur geändert.

Wenn die Probleme mit den zickigen USB-Seriell-Wandlern entfallen, würde ich mittelfristig auch einen nehmen. In SMD sehe ich keinen echten Vorteil, Wahrscheinlichkeit vom Problemen beim Bestücken ist höher, geringere Größe jedoch total egal.

Zum Programmieren reicht die Spannungsversorgung durch den FT232 aus.

Gruß,
Ralf

Wer bestellt denn jetzt die Leiterplatten und wann? Steht der R....... Warenkorb und die anderen Unterlagen irgendwann auch mal wieder auf der HP und sind sie dann auch aktuell und fehlerfrei? Ich will nicht drängeln - aber irgendwann muß man ja mal "in die Hufe" kommen.
Gruß
Toni (Hans) - oder umgekehrt

Guten Morgen!

Bin neu hier, daher kurz meine Vorstellung.
Ich heiße Stefan, bin 31, wohne zur Zeit in Wien/Österreich und bin gerade beim Hausbauen.
Mit KNX hab ich schon recht viel Erfahrung, Elektro mach ich dementsprechend auch selbst (natürlich mit Unterstützung des Elektrikers). Viele KNX Module hab ich schon daheim liegen und im Testaufbau, jetzt hab ich mich aber doch entschlossen, Freebus Module zusätzlich zu bauen.

Insofern wäre ich auch stark interessiert an einem USB LPC Programmer...

LG Stefan

Hallo,

nach langer Zeit habe ich auch mal wieder ein bischen Freebus gelötet. Mir ist aufgefallen, das bei meinen Eagle Dateien V3.4 des USB LPC Programmer, die Pins 5/15 des onboard LPC Sockel nicht richtig im Layout verbunden sind. Sie werden daher nicht gerouted. Dies kann man relatv schnell mit einer Brücke beheben, da die Signale recht nah am Sockel vorliegen.

Ich kann auch gerne ein geändertes Layout hier einstellen, ich bin leider schon recht lange nicht mehr hier gewesen, daher weiss ich nicht wie das mit dem Repo z.Zt. läuft.

LG

Martin

Hallo zusammen,
gibt es irgendwo eine Teileliste für den USB LPC Programmer?

Ich würde auch eine Platine bestellen. Ob SMD oder nicht, ist mir dabei egal. Wurde schon bestellt, oder ist das Thema einfach nur etwas eingeschlafen?

Ich hab mir jetzt mal welche fertigen lassen.
Leider hab ich die Version 3.4 mit den nicht gerouteten Pins 5+15 am LPC Sockel erwischt und erst nachher das Problem gesehen.
Flashen über ISP funktioniert einwandfrei. Zum Sockel hin sind die entspeechenden Brücken auch schnell gemacht. Ist also nicht so tragisch.

Da ich noch welche übrig habe kann ich diese gegen einen kleinen Unkostenbeitrag abgeben.

Hallo,
hat jemand einen Warenkorb bei R... oder C... angelegt?
LG
Hans

Ich hab mal einen Warenkorb bei R******* für die Version mit bedrahteten Bauteilen (v3.3 bzw v3.4) erstellt: Warenkorb
Ohne Garantie auf Richtig- und Vollständigkeit !

Vielen Dank mthalmei!
L.G.
Hans

Hallo,
ich hatte auch schon mal nen Warenkorb (https://secure.reichelt.de/index.html?;ACTION=20;AWKID=446496;PROVID=2084) angelegt, der ist aber
irgendwie nicht mit auf die neue HP gekommen.

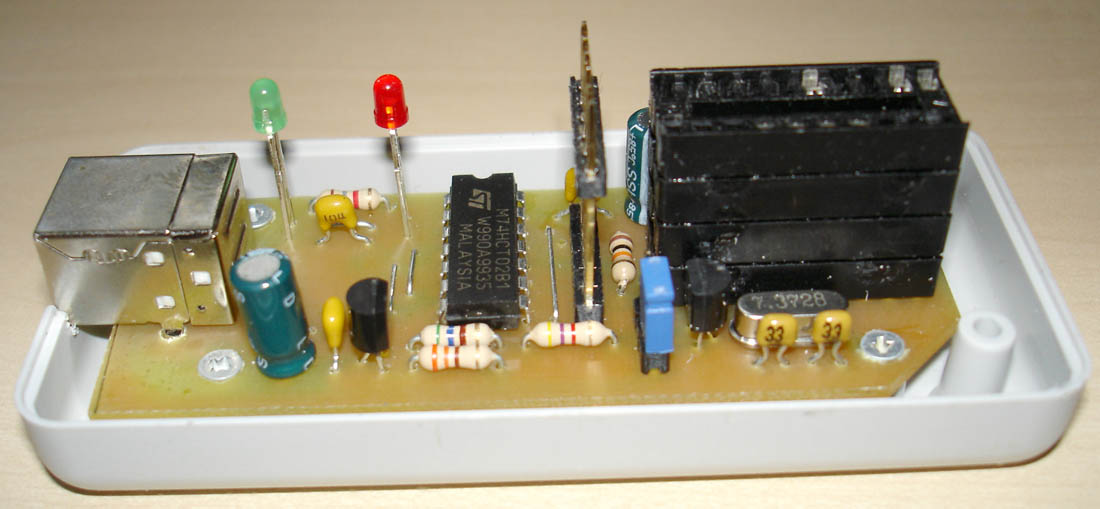

Ich hab 4 von den einfachen IC-Sockeln zusammengesteckt und mit etwas Sekundenkleber fixiert. Das gibt dann die perfekte Höhe für das Gehäuse.
Im oberen Sockel kann man alle unbenutzten Pins entfernen, dann lässt sich der LPC leichter einsetzen.
Für die Stiftleiste ist eine 10pol. Stapelleiste gut geeignet die in der entspr. Höhe eingelötet wird.

Gruß
Uwe
