Hallo,
für meine Velux Rolladen benötige ich noch einen passenden 24 V Jalousie Aktor.
Ich habe versucht die Schaltung des 4-fach Jalousie Aktor (230V) 1lagig aus dem
GIT auf eine Polwendeschaltung umzubauen. Das müßte doch passen oder?
Dateianhang:

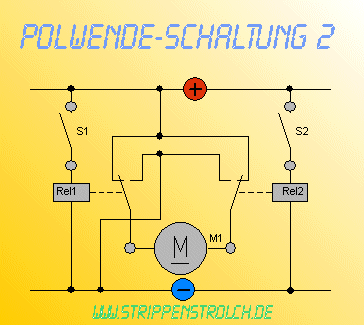

Dateikommentar: Polwendeschaltung von http://www.strippenstrolch.de/1-4-7-polwender-2.html
polwendeschalung2.gif [ 28.56 KiB | 9710-mal betrachtet ]
Beschreibung unter
http://www.strippenstrolch.de/1-4-7-polwender-2.htmlDa ich keine Eagle Experte bin, wäre es schön wenn sich jemand meinen Versuch mal ansehen könnte
Dateianhang:
Jalousie 24 V 1lagig.zip [116.01 KiB]
87-mal heruntergeladen
Habt Ihr Tips wo man die Platinen preiswert fertigen lassen kann? Habe bis lang nur welche aus der Sammelbestellung verwendet.
Danke und Gruß
Kay
