Hallo,

sehe ich das Richtig das man den Bus an JP1 Pin 1+2 anschließen muss und die RS232 Schnittstelle am ISP Header abgegriffen wird?

MFG,
bluefix

Hallo bluefix,
das ist so O.K.! Bei der Schnittstelle beachten, dass LPC TX auf externes Gerät RX und LPC RX auf externes Gerät TX verbunden wird. Den GND nicht vergessen!
Gruß
Hans

Das ist klar Danke!

Wird eigentlich der Programmierknopf benötigt?

Nö.

_________________
LG
Andreas

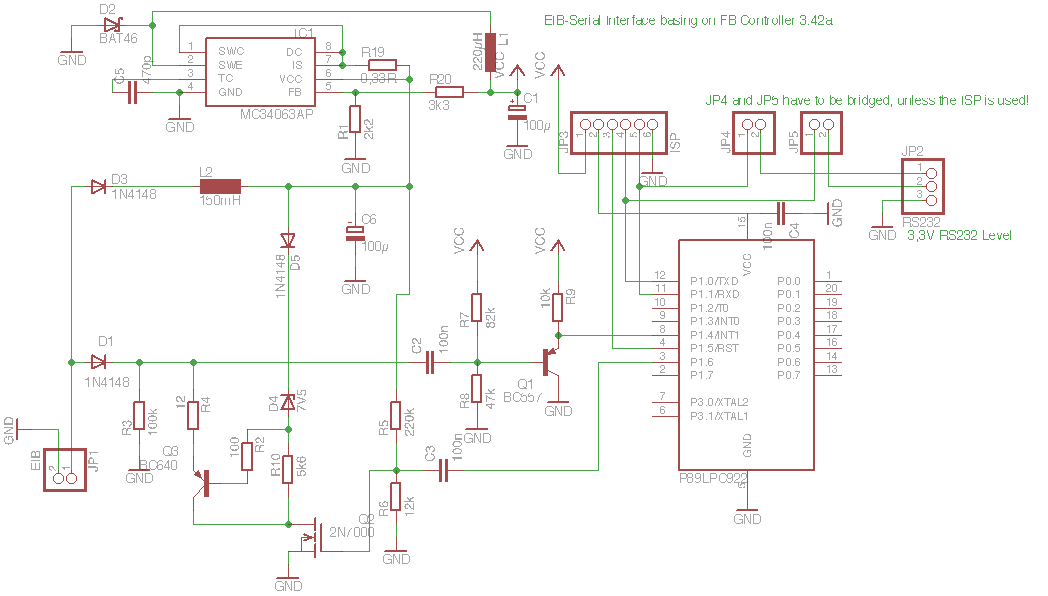

Habe hier ein EIB RS232 Interface. Es basiert auf dem LPC Controllerboard 3.42a. Ich habe alle (meiner Meinung nach) überflüssigen Teile entfernt. Könnte mir jemand sagen ob das so gut ist oder ob das noch geändert werden muss?

Output Level ist deshalb 3,3V, weil ich damit am Ende ein Raspberr Pi ansteuern will.
JP4 und JP5 dienen dazu, dass der Pi nicht auf die Leitung schreibt, während der Chip geflasht wird. Im Betrieb müssen also Jumper drauf.
Wenn mir noch jemand bei ner 3,3V->3,3V Optokopplerschaltung helfen könnte wäre der sehr nett

Schönen Abend noch,
Jonas

Das sieht ganz gut aus - Du brauchst aber bestimmt einen Quarz oder einen Quarzgenerator, oder hat die Ft1.2 Firmware eine Kalibrierfunktion für den internen Takt (oldcoolman fragen!)?
Gruss
Hans

Der Quarz ist in Version 3.42a nicht eingezeichnet. Aber ein Quarz kann ja nie schaden und kostet ja kaum was, stimmts?

Bei oldcoolman http://www.krieger-elektro.de/shop/ "Bauelemente" bekommst Du für ca. 1 EUR +Versand einen SMD-Taktgenerator (Oszillator Abracon ASE 7.3728MHz), der die Störsicherheit des LPC entscheidend verbessert (SMD-Pads vorsehen!).
Gruß
Hans
