Moin,

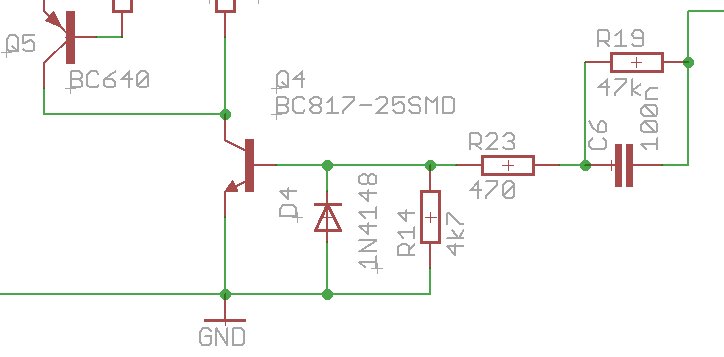

hier eine Alternative zum 2N7000A auf bipolarer Basis. Als Tansistor kann auch ein BC337 in THT verwendet werden.

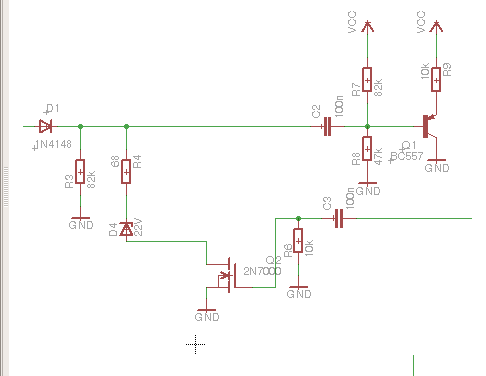

Noch ein Vorschlag für eine vereinfachte Sender (siehe Datei im Anhang), zum probieren:
- Sendertopologie mit nur 2N7000, Z-Diode 22V und 68 Ohm-Widerstand.
- Gelöscht R5
- Erhöhung auf 3,3 V VCC mit R20 auf 3K6

Sonstiges:
1% Toleranz Widerstände sowohl für R20 und R1 (Vorsicht bei Reichelt standard Warenkolb).
L2 (150mH) könnte durch kleinere Wert ersetzt werden?

Wichtigste Gründe dafür:
Meine Freebus Sender arbeitete in bestehenden KNX-Installation unzuverlässig.
2N7000 manchmal heizt und zieht permanent Strom.
Uberstromalarme auf Siemens KNX 360 mA Netzteil mit Freebus Komponenten (Anmerkung: könnte ein Unterschied mit dem Freebus Drossel sein?)
Original-Siemens-TP-UART-Treiber externe Spezifikationen und Annahmen auf seine internen Schaltung.

Kann jemand noch mal ausprobieren?

Hat sich inzhwischen irgendwas an der Sendestufe getan?
Im April 2011 wurde zum Beispiel eine LPC 2TE Platine in Version 3.7 ins Git geladen, wo ein BC547 anstatt dem 2N7000(A) verwendet wird.

Oder soll man in den bestehenden Platinen schlichtweg den R5 weglassen oder 22k->39k/220k->390k, wenn der 2N7000A verwendet wird (siehe 2N7000 wird zu heiß? Warum wird das dann in den Schaltplänen nicht erwähnt?

Hallo,
Habe mir mal den Thread ( 2N7000 wird zu heiß) durchgelesen und darauf hin die kürzlich von R gelieferten 2N7000 getestet. Mir wurden UTC 2N7000L geliefert und die beginnen bei ca. 2Volt zu leiten und bei 2,6Volt sind die durch gesteuert (getestet mit 40mA ). Die sollten also keine Probleme machen, bin aber nicht zum Testen der Ausgangsstufe gekommen. Ich war auch schon am überlegen eine ohne FETzu bauen, aber wenn es so weniger Bauelemente sind,ziehe ich diese doch vor.
Gruß Bernd
