 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 3. April 2013 11:07
Offline
Junior Boarder
Junior Boarder

Registriert: 15. November 2012 21:42
Beiträge: 26
Sooo, ich hoffe ihr hatte alle schöne Ostern :wink:

Ich war letzte Woche im Urlaub, deswegen konnte ich nicht antworten auf eure PNs, sorry :roll:
Wir sind jetzt bei 17 PCBs.

Ich versuche heute Abend die Dinger zu bestellen. Bitte beachtet nochmal, dass ich eine Fertigungsdauer von 12AT machen lassen, d.h. ich kriege die Platinen dann erst in der letzten April-Woche und dann müsste ich sie noch an euch verschicken (-> Anfang Mai). Wenn einem von euch dass doch zu lange ist, schreibt mir bitte bis heute Abend 21Uhr eine PN, dann nehme ich eure Bestellung wieder raus.

Viele Grüße
Florian


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 4. April 2013 09:01
Offline
Junior Boarder
Junior Boarder

Registriert: 15. November 2012 21:42
Beiträge: 26
Sooooo, die Platinen sind bestellt :D
Ihr erhaltet dann in den nächsten Tagen von mir per PN die Zahlungsinformationen.

Hier findet ihr die Hinweise zu der Platine von Uwe und einen Link zum Warenkorb von Reichelt in der .txt-Datei.

Viele Grüße
Florian


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 25. April 2013 22:11
Offline
Junior Boarder
Junior Boarder

Registriert: 15. November 2012 21:42
Beiträge: 26
Guuuuten Abend,

der erste Schwung an Platinen von den Schnell Bezahlern wird morgen früh abgeschickt. Vielen Dank für das schnelle Bezahlen und das Vertrauen :D

@Uwe:
Eine Frage hätte ich noch zu dem Quarz bzw. Oszillator: Welcher Vorteil ergibt sich durch den Einsatz eines Oszillators anstatt dem Quarz(stabilerer Takt?)? Muss der Oszillator auch unbedingt 7,3728MHz besitzen, oder kann er auch zum Beispiel 8Mhz haben. Wenn ja, würde dieservon Reichelt passen?

Viele Grüße
Florian


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 25. April 2013 22:43
Offline
Platinum Boarder
Platinum Boarder

Registriert: 9. Oktober 2007 20:48
Beiträge: 961
Wohnort: Bad Königshofen
könnte theoretisch zum programmieren gehen, da der bootloader autobaud macht.
sonst könnt ihr den quarz 7.3728 aber auch bei mir beziehen :-)

_________________
LG
Andreas


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 26. April 2013 09:34
Offline
Expert Boarder
Expert Boarder

Registriert: 16. Juni 2008 20:11
Beiträge: 90
Hallo,
wenn du einen Quarzoszillator einsetzt kannst du den Chip auf die Optionen Quarz- oder auf External Clock(für Oszillator) einstellen.
Nutzt du den Quarz reagiert der Chip bei der Option External Clock nicht mehr.
Kurz: Oszillator ist universeller.
Ist aber nur relevant wenn du den LPC direkt im Programmer flashst. Über die ISP Schnittstelle wird ja die jeweilige Taktquelle der Zielschaltung verwendet.
Mit dem 8MHz Oszillator das käme auf einen Versuch an, ich würde an eurer Stelle aber welche bei Oldcoolman bestellen, da könnt ihr euch auch gleich mit SMAJ40 eindecken und interessante Platinen gibts da auch.

Gruß
Uwe


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 27. April 2013 13:31
Offline
Junior Boarder
Junior Boarder

Registriert: 15. November 2012 21:42
Beiträge: 26
okay, vielen Dank
Dann weiß ich Bescheid.

Heute geht die zweite Ladung per Post raus.

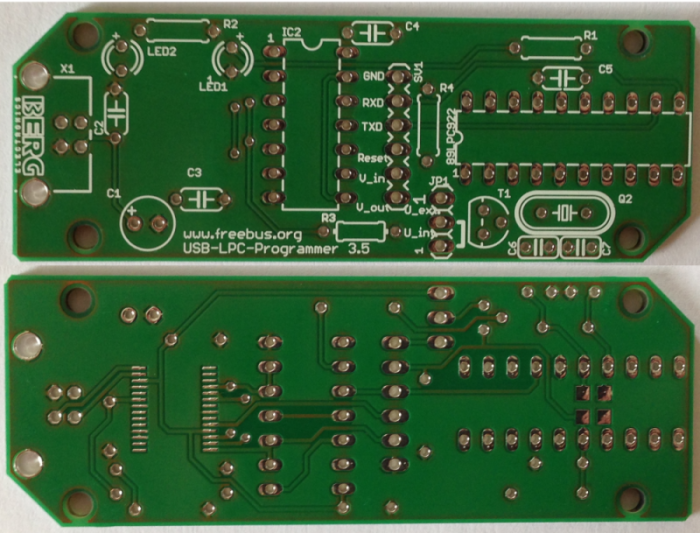

So sieht das gute Stück übrigens aus:


Dateianhänge:
USB-LPC-Programmer_v3.5.png [ 803.16 KiB | 1739-mal betrachtet ]
Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 13. Mai 2013 12:29
Offline
Fresh Boarder
Fresh Boarder

Registriert: 12. Mai 2013 22:41
Beiträge: 11
So eine Platine hätte ich auch gerne....

Lese mich gerade in das Thema ein und es gibt im Shop keine LPC Programmer Platine zu kaufen.

Hast du noch welche davon?

Viele Grüße


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 13. Mai 2013 20:44
Offline
Junior Boarder
Junior Boarder

Registriert: 15. November 2012 21:42
Beiträge: 26
@divisionzero:

ich habe noch ein paar PCBs aus einer Überlieferung da, schreibe mir einfach eine PN mit deinem Namen und deiner Adresse, dann kriegst du ne Antwort von mir :)

@all:
Ich habe heute den FTDI (der einzige SMD-Chip) auf dem PCBs verlötet :(
Ich bin sehr löterfahren (habe schon einige Platinen gelötet und dabei auch sehr kleine Bauelemente SOT23-5, SOIC127, 0402, ... erfolgreich verbaut) aber mit dem FT232 habe ich mich irgendwie sehr schwer getan heute :cry:
Er ist drauf und auch alle Pins sind in Ordnung, aber es hat kein Spaß gemacht!

Habt ihr schon eure ICs aufgelötet und wenn ja, wie? :roll:

Viele Grüße
Florian


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 15. Mai 2013 07:01
Offline
Senior Boarder
Senior Boarder

Registriert: 31. Mai 2012 14:43
Beiträge: 67
@Florin

...also ich habe über alle Pins ein wenig SMD Lötpaste gestrichen. Dann einmal komplett mit dem Lötkolben drüber und im Anschluss das überschüssige Lötzinn mit Entlötlitze abgezogen.
Hat gut geklappt.


Gruß
Robby


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 15. Mai 2013 08:53
Offline
Platinum Boarder
Platinum Boarder

Registriert: 9. Oktober 2007 20:48
Beiträge: 961
Wohnort: Bad Königshofen
Genau, ich hätte mit meiner unruhigen Hand keine chance.
Man zieht einfach eine Lötwurst über alle pins und saugt den Rest weg,
wie schon mein Vorposter erwähnt. Schau mal auf youtube da gibts auch viele
videos darüber.
Wenn du keine Sauglitze zur Hand hast, kannst du auch ein dünnen flexiblen Litzendraht
hernehmen, ein paar cm abisolieren, verdrillen und als Entlötlitze zweckentfremden.

_________________
LG
Andreas


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 26. Mai 2013 14:42
Offline
Fresh Boarder
Fresh Boarder

Registriert: 15. Oktober 2012 21:25
Beiträge: 7
Ich kann die Eagle-Dateien im Git nicht öffnen. Ich bekomme immer folgenden Fehler:
"Zeile 3, Spalte 73: Dies ist keine EAGLE-Datei."
Hat jm. eine Idee, woran es liegen kann? Habe versucht die Dateien mit Eagle 6.3 und 6.4 zu öffnen, jeweils das gleiche Ergebnis.
Kann jm. vielleicht die Pläne als pdf hochladen?


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 26. Mai 2013 15:45
Offline
Junior Boarder
Junior Boarder

Registriert: 15. November 2012 21:42
Beiträge: 26
Du musst die Dateien im git als raw runterladen, sonst lädt er die Quelltext-Ansicht des Gits herunter.
Also irgenwo müsste raw stehen hinter der Datei und dann dort "rechte maustaste" -> "Ziel speichern unter..."

Greetz
Florian


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 26. Mai 2013 21:42
Offline
Fresh Boarder
Fresh Boarder

Registriert: 15. Oktober 2012 21:25
Beiträge: 7
Danke, hat geklappt!


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 15. Juli 2013 16:10
Offline
Fresh Boarder
Fresh Boarder

Registriert: 18. Januar 2012 17:21
Beiträge: 6
Hallo Andreas,

zwei Bemerkungen:

1.) bei dem Link zu Deinen Shop fehlt ein "t" bei "elektro"

2.) Leider finde ich die angekündigte Platine nicht in Deinem Shop, schade.... :(

Gruß,

Marcus


Nach oben
 Profil

 Betreff des Beitrags: Re: USB-LPC-Programmer
BeitragVerfasst: 15. Juli 2013 19:44
Offline
Platinum Boarder
Platinum Boarder

Registriert: 9. Oktober 2007 20:48
Beiträge: 961
Wohnort: Bad Königshofen
Die hat sich wohl aufgelöst.
Ich kümmere mich darum.

edit: habe mich gekümmert. unter PCB MISC.

Falls nicht zu sehen mal auf aktualisieren(F5).

_________________
LG
Andreas
