Klar kann ich das, muss nur die Folie wieder entfernen.
Werde mal sehn ob ich noch n Kerko habe und den einlöten.

Christian, mach aber erst die Negativprobe, damit der Fehler auch sicher "da" ist.

Kann mir zwar nicht Vorstellen das es nur ein Impuls auf dem Reseteingang ist,
aber wenn doch wäre das natürlich schön.
(Weil der µC dannach ja eigentlich wieder korrekt laufen müßte der Istzustand jedoch zeigt das der Controller nicht mehr über den Bus erreichbar ist.)

Gruß

Andreas

Generell kann ein zu kurzer Resetpuls Bausteine zum Aufhängen bringen.
Der RST des LPC hat ein Glitch filter, der alles <50ns rausfiltern soll, für einen Reset werden >=125ns benötigt. Fragt sich, was dazwischen passiert. Den internen Pull-up finde ich mit 10..30k ziemlich groß, ist aber immerhin vorhanden

Ok, nach einem Flüchtigen Blick auf den Schaltplan würde ich auch auf den Reset Pin als Problemzone Tippen.

Der ist ja extern gar nicht beschaltet, am Pin angeschlossen ist lediglich der Stift am ISP Header, und im Normalbetrieb ist der
glaub ich ne super Antenne für jede art EMV mist.

Denke hier sollte zumidest der 100nf nach Masse und ein vernünftiger, z.B. 4k7 Pullup auf VCC hin.

Bei Gelegenheit werd ich mit das mal als Stecker basteln.

Gruß Martin

Mein Senf dazu aus dem manual:
Glitch filter:

glitch rejection, P1.5/RST pin - 50 - 50 ns
signal acceptance, P1.5/RST pin 125 - 125 - ns

glitch rejection, any pin except P1.5/RST - 15 - 15 ns
signal acceptance, any pin except P1.5/RST 50 - 50 - ns

_________________
LG
Andreas

Hat nun schon jemand mit dem RST-Pin und einem 100nf Kondensator was ausprobiert?

Hab das seit heute mal in meinem Jalousie Aktor drin. VCC-4k7-RST-100nf-GND

Gruß Martin

Ja, habe mir vor 2-3 Tagen einen Stecker damit gebaut und die Folie entfernt. Bisher scheint es zu helfen, Langzeitstudie folgt

Liest sich gut. eventuell hilft auch hart an VCC ?

_________________
LG
Andreas

Dann ist´s aber mit ISP vorbei - außer mit Stecker auf die ISP-Schnittstelle natürlich.
Gruß
Markus

Ja wir hatten im Chat schon ein wenig darüber philosophiert:

Wird beim Programmieren RESET dauerhaft auf GND gezogen, sodass der Kondensator am Pin kein Problem darstellen würde?

Hintergund wäre eben, dass sich der Kondensator in diesem Fall problemlos in das Layout integrieren könnte und keine extra Stecklösung nötig wäre.

Vielleicht kann da ja der ein oder andere was zu sagen...

@Markus, ich meinte schon über einen Jumper
für den ersten Test würde ja eine 3er Buchsenleiste genügen, deren Lötanschlüße zum mittleren zusammengebogen mit Lötpunktverbunden sind.

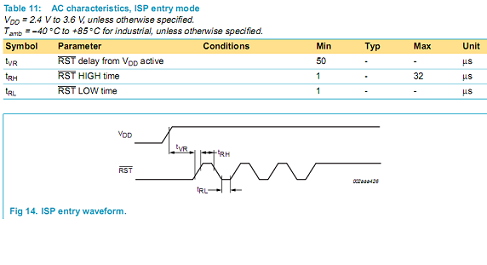

Nach Datenblatt:
VDD geht "high" und reset zappelt so:

Table 11: AC characteristics, ISP entry mode
VDD = 2.4 V to 3.6 V, unless otherwise specified.
Tamb = −40 °Cto+85 °C for industrial, unless otherwise specified.
Symbol Parameter Conditions Min Typ Max Unit
tVR RST delay from VDD active 50 - - µs
tRH RST HIGH time 1 - 32 µs
tRL RST LOW time 1 - - µs

Was mir hier auffällt ist, dass es keine Begrenzung nach hinten gibt.
heisst: wenn irgendwann mal diese Reset sequenz kommt wird er in den bootloader geschmissen, würde einiges erklären

_________________
LG
Andreas

Ich habe das folgendermaßen gemacht.

Ich hab unter der Platine einen 4,7K Widerstand von Pin2 (vcc) nach Pin3 (RST) und dann einen 100nf von Pin3 (RST) nach Pin 6 (GND) fest aufgelötet.


ISP funktioniert weiterhin bestens mit dieser Kombination.


Gruß Martin

Mann kann doch einfach den RST-Pin in den FuseBits (Flashmagic) deaktivieren.
Jedoch, falls der Proz. wirklich in den Bootloader kommt hilft das natürlich nichts, denke aber das dies ziemlicher Zufall wäre.
