@Thoern:

4,7uF: 4,7uF / 100V
68nF: 68 nF / 160 V AC / 250 V DC

F1 und F2: 250V AC / 1,6 A Träge

F3: Kann ich nirgend finden. Wo ist die denn ?

Das Flakcern kommt von Netzstörungen die über das C-Netzteil weitergereicht werden. bei mir zuhause haben die 2 Dimmer die ich aufgebaut habe auch geflackert, wenn ich sie gedimmt habe.
In einer sauberen Umgebung funktionierte der Dimmer hingegen ohne flackern.
Der Universaldimmer hat die Krankheit nicht, da andere Spannungsversorgung.

F3 ist im Schaltplan der im Download steht.
Außerdem hat das gepatchte PCB auch Kondensatoren mit größerem Rastermaß vorgesehen damit man 68nF / 630VDC / 250VAC verbauen kann.
Laut Aussagen aus dem Forum.

Gruß
mf

Dann werde ich mal ein Bild von meiner Umsetzung des Fixes präsentieren. Vielleicht hilft es dem einen oder anderen wenn man sieht worum es geht.
Ich habe Leitungen aus einem Netzkabel genommen, da diese isoliert sind. Dann alles schön in Schrumpfschlauch verpackt und angelötet.
An den blauen Leitungen hängen erst die Widerstände.

Gruß
René

Ach noch ein Tipp: Erst den Fix einlöten, und dann die roten, im Weg stehenden, Kondensatoren...

_________________
Die Sollbruchstelle des Toilettenpapiers hat ihre Lösungsstruktur geändert.

Danke!
Werde ich auch mal patchen, sobald ich die Wimas habe.

Im Chat wurde diskutiert ob das Flackern vielleicht durch die nahe an der Controllerplatine liegenden FETs verursacht wird. Ein User berichtete bei offenem Gehäuse wäre das Flackern weg, nach dem Zusammenbau des Hutschienengehäuses wieder vorhanden. Das könnte auch erklären warum es nur bei manchen und in unterschiedlicher Ausprägung auftritt.

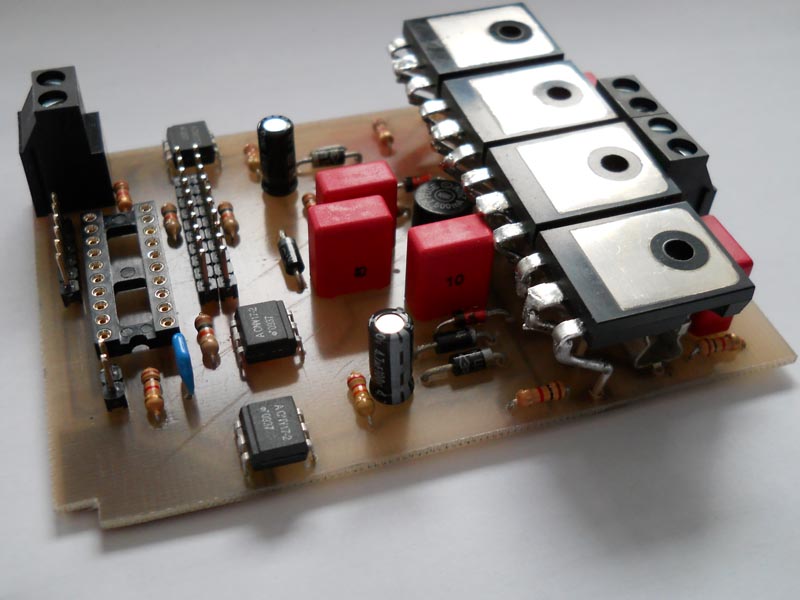

Ich möchte als mögliche Lösung hier eine andere Anordnung der FETs vorschlagen, diese evtl. liegend bzw. 90° gebogen zu montieren (siehe Bild) und dann zwischen Controller-Platine und Applikation eine isolierte Metallfolie zu legen um mögliche Störungen zu minimieren.
Evtl. könnte das jemand der einen "Flacker-Dimmer" hat einmal ausprobieren ob das Abhilfe schafft.

Gruß
mf

Interessanter Ansatz. Nur wie wechselst du die Sicherungen, falls das nötig ist?

Gruß
René

_________________
Die Sollbruchstelle des Toilettenpapiers hat ihre Lösungsstruktur geändert.

Mein Aufbau ist ja auch nur ein Workaround. Zumindest könnte man das bei bestehenden Dimmern so ausprobieren.

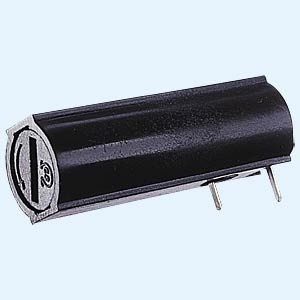

Wenn es das Problem dauerhaft beheben sollte würde sich vermutlich anbieten das Layout entsprechend zu ändern oder z.B. geschlossene liegende Sicherungshalter zu verbauen die man von der Außenseite (Ausgänge) des Aktors wechseln kann - sofern der Platz das zulässt.

Gruß
mf

Das gefällt mir. Mal schauen was die anderen so sagen.

Gruß
René

_________________
Die Sollbruchstelle des Toilettenpapiers hat ihre Lösungsstruktur geändert.

Und wie willst du Sicherung austauschen? Jedes mal die Platine aus dem Gehäuse rausnehmen, denn die Sicherung steht ja an der Seite vom Gehäuse an.

_________________
Gruß
Matthias

Die Sicherungshalter müssen natürlich von außen zugänglich sein.

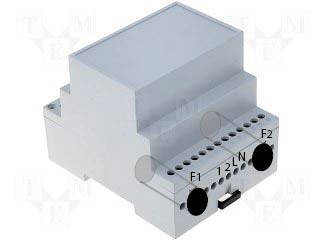

D.h. an der Oberseite wäre das Tauschen vermutlich am einfachsten. Siehe Skizze. (Bild zeigt leider die untere Seite des Gehäuses)

Gruß
mf

ja, aber das passt doch mit dem aktuellen Layout nicht zusammen oder?
Naja, mal abwarten ob das überhaupt was hilft, denn wenn nicht, bringt die Diskussion über die Sicherung auch nichts

_________________
Gruß
Matthias

...wie oben steht

Gruß
mf

Ich finde es sehr wohl sinnig über die
Sicherungen nachzudenken.
Wenn ein LM seinen Dienst quittiert,
tut es das nur allzuoft mit einem Kurzschluß.
Ein Durchschmelzen der Sicherungen ist dann die Folge.

_________________
LG
Andreas

...vielleicht sollten wir den Dimmer auch mal auf ein doppelseitiges Layout ziehen. Damit wäre der Vorschlagdie FET'S zu kippen und Sicherungshalter einzubauen, die von außen zugänglich sind sicher realisierbar!!
