Hallo charly,

welchen Verteiler-Typ hast du in deinem Installationsschacht verbaut?
Kannst du mir verraten wie du die Öffnung im Installationsschacht realisiert hast um immer wieder an den Schaltschrank zu kommen.

Danke und Gruß
Mario

Hallo Mario!

Der Unterverteiler ist von Mehler http://www.mehler.at/deutsch/katalog/produktkatalog.htm Typ AFM-4B. Gibts aber sicher von allen Verteiler-Herstellern in ähnlicher Form.

Der Installationsschacht ist in Gipskarton-Bauweise vor der tragenden Mauer "verbaut". Damit ich zu den Verteilern (da ist auch Fußbodenheizungsverteiler, Router, usw. drinnen) komme, habe ich eine relativ große Öffnung. In die hänge ich einfach eine Gipskartonplatte, welche hinten mit Streben verstärkt ist. Das Ganze ist derzeit einfach über Klett-Verschlüsse befestigt. Dadurch habe ich keinen Rahmen und eine flache Wand. Das Ganze kann man schön hinter einem Bild "verstecken". Ist noch nicht ganz fertig, aber tuts schon.
Natürlich kann man auch eine Tür mit Rahmen usw. nehmen.

LG Charly

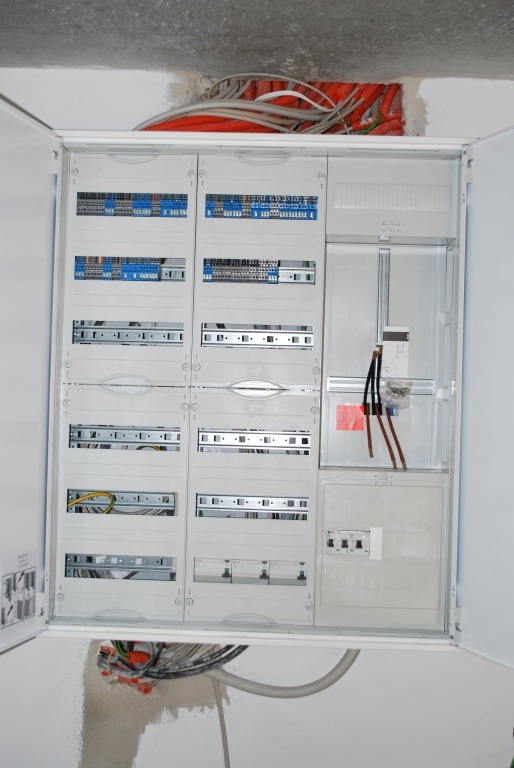

So. Hier gibt es mal ein Update.
Noch ohne Freebus Komponenten. Die kommen noch. Liegen hier schon alle

Leider habe ich wohl nur 48TE zur Verfügung. Muss noch mal mit meinem Elektriker sprechen...

_________________
Die Sollbruchstelle des Toilettenpapiers hat ihre Lösungsstruktur geändert.

Hallo echo,

also dein Schrank ist definitiv zu klein.

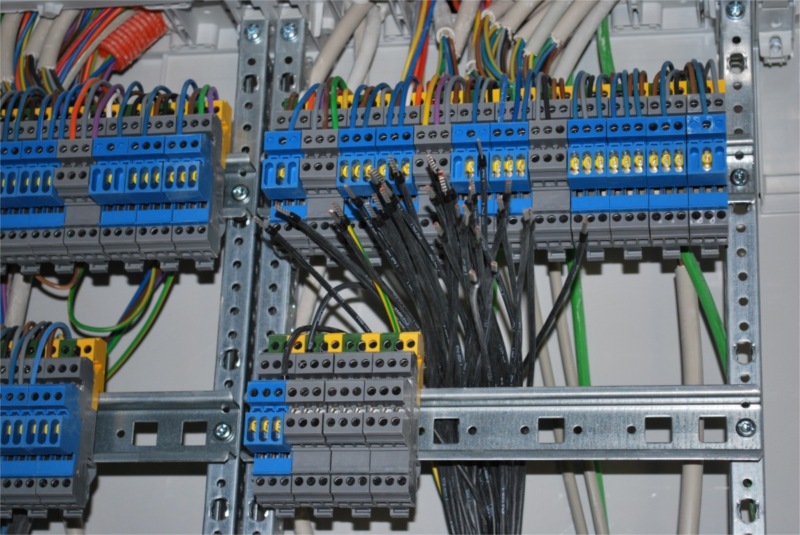

Was hast du da für Reihenklemmen benutzt? Liegt PE direkt auf der Hutschiene?
Bei Schutzklasse II müssen die Hutschienen dann isoliert montiert werden. Das ist bei dir nicht der Fall, da die Hutschienen direkt auf das Traggerüst montiert sind.
Schau dir mal die Bilder in folgenden Link an: http://www.elektrofachkraft.de/fachwissen/fachartikel/installationsarbeiten/schutzleiteranschlusse-in-sk-ii-stromkreisverteilern/

Gruß
Dirk

Hi Dirk,
ich habe jetzt ca. 70TE frei. Der Elektriker konnte noch ein wenig quetschen
Reihenklemmen sind wahrscheinlich die oben. Da kommen die Kabel an. Auf drei Ebenen.
Die Hutschienen sind mit den Trägern verbunden. Mein Elektriker meinte, dass in der Industrie die eben isoliert zu verbauen sind. Bei uns sei das aber nicht nötig.

Gruß
René

_________________
Die Sollbruchstelle des Toilettenpapiers hat ihre Lösungsstruktur geändert.

Hallo Rene,

Genau die

Wenn dein Schrank Schutzklasse II (schutzisoliert) hat, dann ist das nicht richtig, denn damit verliert der Schrank seine VDE Zulassung.
Siehe mein Link von oben:
"Fazit und Umsetzung
Wird eine Hutprofilschiene in einem schutzisolierten Stromkreisverteiler als Schutzleiter verwendet, so sind folgende Punkte zu beachten:
- isolierter Aufbau gegenüber den anderen Bauteilen der Schaltgerätekombination
- Kennzeichnung als Schutzleiter
"
Kläre das bitte nochmal mit deinem Eli ab.
Normalerweise kann man Isolierstücke unterlegen.

Gruß
Dirk

Hi Dirk,
müsste das irgendwo vermerkt sein? Ein Aufkleber oder so? Oder ist es Pflicht in Einfamilienhäusern?
Ich werde ihn aber die Tage noch mal fragen.

Gruß
René

_________________
Die Sollbruchstelle des Toilettenpapiers hat ihre Lösungsstruktur geändert.

Das ist eine Vorschrift, die für den Type des Verteiler/Sicherungskasten (Schutzklasse II) gilt und hat nichts mit Einfamilienhaus etc. zu tun.
Wenn dir dein Elektriker was anderes erzählt, würde ich mir ernsthaft überlegen einen anderen Elektriker zu suchen.

_________________
Gruß
Matthias

Hi, René

lies dir bitte mal folgenden Link durch: http://www.elektrofachkraft.de/fachwiss ... ntsprechen

Denke mal darüber nach was bei Arbeiten in der UV passiert wenn du einen spannungsführenden Leiter und das Gerüst, berührst. Bei einem geerdeten Traggerüst ist das sehr viel gefährlicher als bei einem isolierten. In Deinem Fall kannst du nur auf einen gut funktionierenden RCD hoffen.

Gruß
Dirk

Edit: Wenn es der Elektriker nicht ändert, würde ich den in die Wüste schicken und einen anderen suchen.
Noch ein Link: http://www.baunetzwissen.de/standardart ... 52998.html

Im Umkehrschluß darf Echo auch daran denken was passiert
Wenn ein Draht sich am Traggerüst durchgedrückt hat.
Dann steht das Traggerüst unter Spannung.
Hat also alles sein Vor und Nachteile, die Paragraphenreiter haben sich halt
für das Erdungsverbot entschieden.
Er könne genauso gut die äußere Blechumhüllung erden, somit hätte er Schutzklasse 1.
(Dies gilt aber nicht wenn wie bei Ihm auch der Zähler mit drin ist, sondern nur bei reinen
Feldverteilern)

_________________
LG
Andreas

Sehr interessante Diskusion...

_________________
mfg


Klaus D.

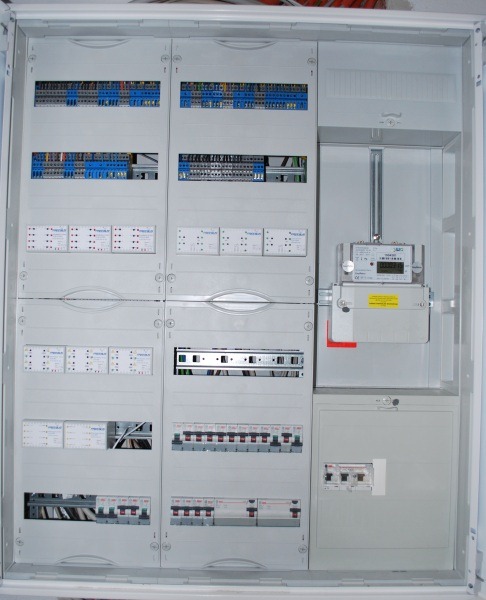

Heute habe ich die Aktoren eingebaut.

Das Netzteil, die Drossel, den Strombegrenzer, das IP-Interface und das 24V Netzteil für die Binäreingänge kommen noch.
Wenn ich verstanden habe, wie mein Elektriker die Klemmen belegt hat, kann es losgehen mit dem anschließen

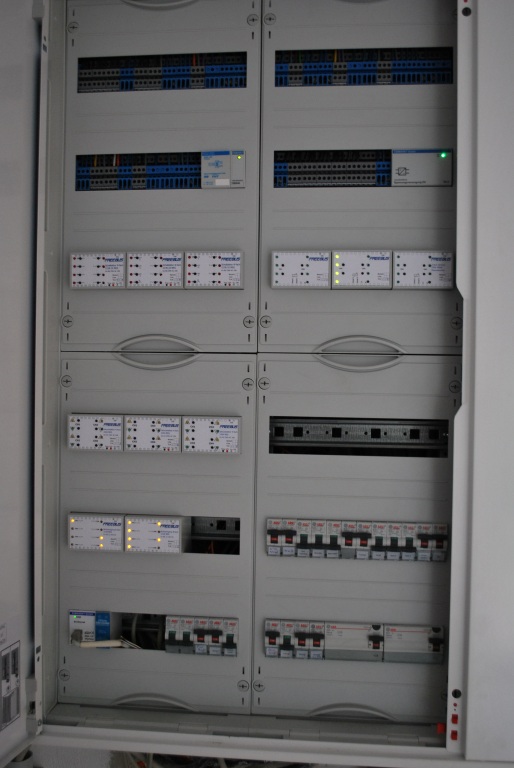

Update:
Jetzt voll bestückt
